Устройство для изготовления гофрированных пластин из ленты

Устройство для изготовления гофрированных пластин из ленты

Иллюстрации

Показать все

Реферат



204288

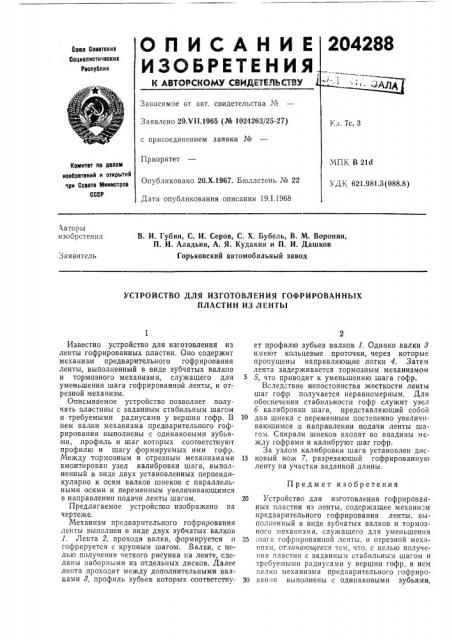

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сова Советскик

Социалистических

Республик!

R АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 29.VI I,1965 (№ 1024263/25-27) с присоединением заявки №

Кл. 7с, 3

Приоритет

МПК, В 21d

Комитет по делам иаобретений и открытий лри Совете Министров

СССР

Опубликовано 20.Х.1967. Бюллетень № 22

Дата опубликования описания 19.1.1968

УДК 621.981.3(088.8) Авторы изобретения

В. И. Губин, С. И. Серов, С. Х, Бубель, В. М. Воронин, П. И. Аладьин, А. Я. Кудакин и П. И. Дашков

Горьковский автомобильный завод

Заявитель

УСТРОИСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ГОФРИРОВАННЫХ

ПЛАСТИН ИЗ ЛЕНТЫ

Предмет изобретения

Известно устройство для изготовления из ленты гофрированных пластин. Оно содержит механизм предварительного гофриравания ленты, выполненный в виде зубчатых валков и тормозного механизма, служащего для уменьшения шага гофрированной ленты, и огрезной механизм.

Описываемое устройство позволяет получать пластины с заданным стабильным шагом и требуемыми радиусами у вершин гофр. В нем валки механизма предварительного гофрирования,выполнены с одинаковыми зубьями,,профиль и шаг которых соответствуют профилю и шагу формируемых ими гофр.

Между тормозным и отрезным механизмами вмонтирован узел калибровки шага, выполненный в. виде двух установленных перпендикулярно к осям валков шнеков с параллельными осями и переменным увеличивающимся в направлении подачи ленты шагом.

Предлагаемое устройст!во изображено па чертеже.

Механизм предварительного гофрирования ленты выполнен в виде двух зубчатых валков

1, Лента 2, проходя валки, формируется и гофрируется с крупным шагом. Валки, с целью получения четкого рисунка на ленте, сделаны наборными из отдельных дисков. Далее лента, проходит между дополнительными валками т, профиль зубьев которых соответствует профилю зубьев валков 1. Однако валки 8 имеют кольцевые проточки, через которые пропущены направляющие лотки 4. Затем лента задерживается тормозным механизмом

5 б, что приводит к уменьшению шага гофр.

Вследствие непостоянства жесткости ленты шаг гофр получается неравномерным. Для обеспечения стабильности гофр служит узел б калибровки шага, представляющий собой

10 два шнека с переменным постепенно увеличивающимся в направлении подачи ленты шагом. Спирали шнеков входят во впадины ме>кду гофрами и калибруют шаг гофр.

За узлом калибровки шага установлен дис15 ковый нож 7, разрезающий гофрированную ленту на участки заданной длины.

20 Устройство для изготовления гофрированных пластин из ленты, содержащее механизм предварительного гофрирования ленты, выполиенный в виде зубчатых валков и тормозного механизма, служащего для уменьшения

25 шага гофрированной ленты, и отрезной механизм, отличтощееся тем, что, с целью получения пластин с заданным стабильным шагом и требуемыми радиусами у вершин гофр, в нем галки механизма предварительного гофриро30 вания выполнены с одинаковыми зубьями, 204288

Составитель А. Д. Савостни

Редактор Л. М. Жаворонкова Техред T. П. Курилко Корректоры: Л. В, Наделяева и Н. В. Черняк

Заказ 4214j6 Тираж 535 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 профиль и шаг которых соответствуют профилю и шагу формируемых ими гофр, а между тормозным и отрезным механизмами вмонтирован узел калибровки шага, выполненный в виде двух установленных перпендикулярно к осям валков шнеков с параллельными осями и переменным увеличивающимся в направлении подачи ленты шагом.
