Реферат



204289

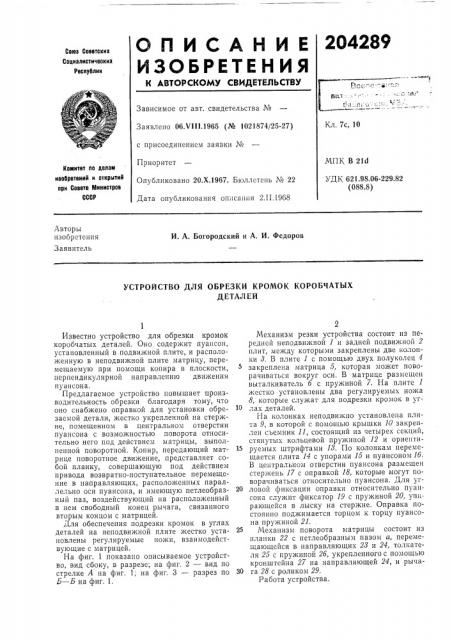

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социзлистичвских

Рвспублик

Зависимое от авт. свидетельства №

Заявлено 06 т !11.1965 (№ 1021874/25-27) с присоединением заявки №

Приоритет

Опубликовано 20.Х.1967. Б1оллстснь № 22

Дата опубликования оп |сания 2.II.1968

Кл. 7с, 10

МПК В 21d

УД K 621.98.06-229.82 (088.8) Комитет по долом изобретений и открытий при Соввтв Министров

СССР

Авторы изобретения

Заявитель

И. А. Богородский и А. И. Федоров

УСТРОЙСТВО ДЛЯ ОБРЕЗКИ КРОМОК КОРОБЧАТЫХ

ДЕТАЛЕЙ

Известно устройство для обрезки кромок коробчатых деталей. Оно содержит пуансон, установленный в подвижной плите, и расположенную в неподвижной плите матрицу, перемещаемую при помощи копира в плоскости, перпендикулярной направлению движения пуансона, Предлагаемое устройство повышает производительность обрезки благодаря тому, что оно снабжено оправкой для установки обрезаемой детали, жестко укрепленной на стержне, помещенном в центральном отверстии пуансона с возможностью поворота относительно него под деиствие» матрицы, выполненной поворотной. Копир, передающий матрице поворотное движение, представляет собой планку, совершающую под действием привода возвратно-поступательное перемещение в направляющих, расположенных параллельно оси пуансона, и имеющую петлеобразный паз, воздействующий на расположенный в нем свободный конец рычага, связанного вторым концом с матрицей.

Для обеспечения подрезки кромок в углах деталей на неподвижной плите жестко установлены регулируемые ножи, взаимодействующие с матрицей.

На фиг. 1 показано описываемое устройство, вид сбоку, в разрезе; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг, 3 — разрез по

Б — Б на фиг. 1.

gC

Механизм резки устройства состоит из передней неподвижной 1 и задней подвижной 2 плит, между которыми закреплены две колонки 8. В плите 1 с помощью двух полуколец 4 закреплена матрица 5, которая может поворачиваться вокруг оси. В матрице размещен выталкиватель б с пружиной 7. На плите 1 жестко установлены два регулируемых ножа

8, которые служат для подрезки кромок в уг10 лах деталей.

На колонках неподвижно установлена плита 9, в которой с помощью крышки 10 закреплен сьемник 11, состоящий из четырех секций, стянутых кольцевой пружиной 12 и ориенти15 руемых штрифтами 18. По колонкам перемещается плита 14 с упорами 15 и пуансоном 1б.

В центральном отверстии пуансона размещен стержень 17 с оправкой 18, которые могут поворачиваться относительно пуансона. Для уг20 ловой фиксации оправки относительно пуансона служит фиксатор 19 с пружиной 20, упи. рающейся в лыску на стержне. Оправка постоянно поджимается торцом к торцу пуансона пружиной 21.

25 Механизм поворота матрицы состоит из планки 22 с петлеобразным пазом а, перемещающейся в направляющих 28 и 24, толкателя 25 с пружиной 2б, укрепленного с помощью кронштейна 27 на направляющей 24, и рыча30 га 28 с роликом 29.

Работа устройства.

204289

Плита 14 с пуансоном находится в крайнем правом положении. Предназначенная для обрезки деталь подается на исходную позицию перед окном в съемнике. Затем плита с пуансоном перемещается влево. Проталкиваемая через окно в съемнике деталь надевается на оправку и пуансон; двигаясь далее влево, входит в окно матрицы, сжимая пружину выталкивателя до тех пор, пока упор не коснется плиты 1 (см. фиг. 1).

После окончания перемещения пуансона начинает двигаться влево планка. Ролик, veремещаясь по нижней ветви петлеобразного паза, отклоняет рычаг, который поворачивает матрицу на некоторый угол. За счет смещения кромок пуансона относительно кромок матрицы происходит резка детали, причем работают только половины каждой из четырех режущих кромок матрицы и пуансона. При крайнем левом положении планки пружина 2б переводит рычаг в верхнюю часть петлеобразного паза. Планка начинает двигаться вправо.

Рычаг и матрица поворачиваются в противоположную сторону, и происходит обрезка других половин кромок коробчатой детали.

Собачка 80 с пружиной 81 служат для направления ролика в начале хода планки по нижней части петлеобразного паза.

После окончания обрезки плита 14 с пуансоном и оправкой перемещаются вправо. Обрезанная деталь выталкивается выталкивателем, а отход снимается с пуансона съемником.

Цикл повторяется.

Предмет изобретения

5 1. Устройство для обрезки кромок коробчатых деталей, содержащее пуансон, установленный в подвижной плите, и расположенную в неподвижной плите матрицу, перемещаемую при помощи копира в плоскости, перпен10 дикулярной направлению движения пуансона, отличающееся тем, что, с целью повышения производительности обрезки, оно снабжено оправкой для установки обрезаемой детали, жестко укрепленной на стержне, помещенном

15 в центральном отверстии пуансона с возможностью поворота относительно него под действием матрицы, выполненной поворотной, а копир, передающий ей поворотное движение, представляет собой планку, совершающую

20 под действием привода возвратно-поступательное перемещение в направляющих, расположенных параллельно оси пуансона, и имеющую петлеобразный паз, воздействующий на расположенный в нем свободный ко25 нец рычага, связанного вторым концом с матрицей.

2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения подрезки кромок в углах деталей, на неподвижной плите жестко

30 установлены регулируемые ножи, взаимодействующие с матрицей.

204289

ВЫ4

30 Л 23 ыг.2
