Реферат



204305

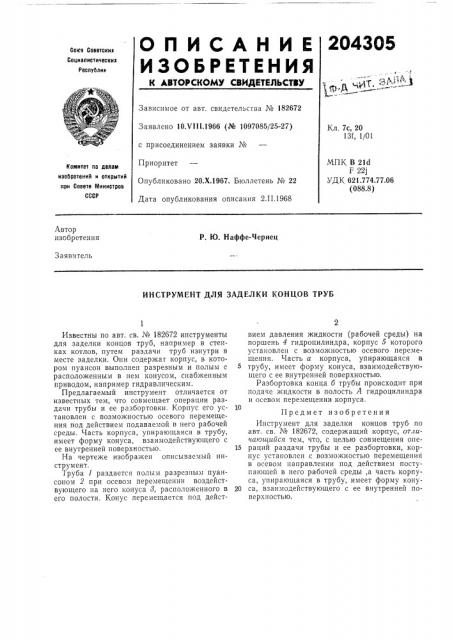

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сакэ Соввтскиэ

Социалистических

Республик

Зависимое от авт. свидетельства № 182672

Заявлено 10.т7111.1966 (№ 1097085/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 20.Х.1967. Бюллетень № 22

Дата опубликования описания 2.II.1968

Кл. 7с, 20

13f, 1/01

МПК В 21d

F 22j

УДК 621.774.77.06 (088.8) комитет по делам иэооретений и открытий при Совете Министров

СССР

Автор изобретения

P. Ю. Наффе-Чернец

Заявитель

ИНСТРУМЕНТ ДЛЯ ЗАДЕЛКИ КОНЦОВ ТРУБ

Известны по авт. св. № 182672 инструменты для заделки концов труб, например в стенках котлов, путем раздачи труб изнутри в месте заделки. Они содержат корпус, в котором пуансон выполнен разрезным и полым с расположенным в нем конусом, снабженным приводом, например гидравлическим.

Предлагаемый инструмент отличается от известных тем, что совмещает операции раздачи трубы и ее разбортовки. Корпус его установлен с возможностью осевого перемещения под действием подаваемой в него рабочей среды. Часть корпуса, упирающаяся в трубу, имеет форму конуса, взаимодействующего с ее внутренней поверхностью.

На чертеже изображен описываемый инструмент.

Труба 1 раздается полым разрезным пуансоном 2 при осевом перемещении воздействующего IIB него конуса 8, расположенного в его полости. Конус перемещается под действием давления жидкости (рабочей среды) на поршень 4 гидроцилиндра, корпус 5 которого установлен с возможностью осевого перемеи ения. Часть а корпуса, упирающаяся в трубу, имеет форму конуса, взаимодействующего с ее внутренней поверхностью.

Разбортовка конца б трубы происходит при подаче жидкости в полость А гидроцилиндра и осевом перемещении корпуса.

Предмет изобретения

Инструмент для заделки концов труб по авт. св. № 182672, содержащий корпус, отлича)ощийся тем, что, с целью совмещения опе15 раций раздачи трубы и ее разбортовки, корпус установлен с возможностью перемещения в осевом направлении под действием поступающей в него рабочей среды,а часть корпуса, упирающаяся в трубу, имеет форму кону20 са, взаимодействующего с ее внутренней поверхностью.

204305 б а
