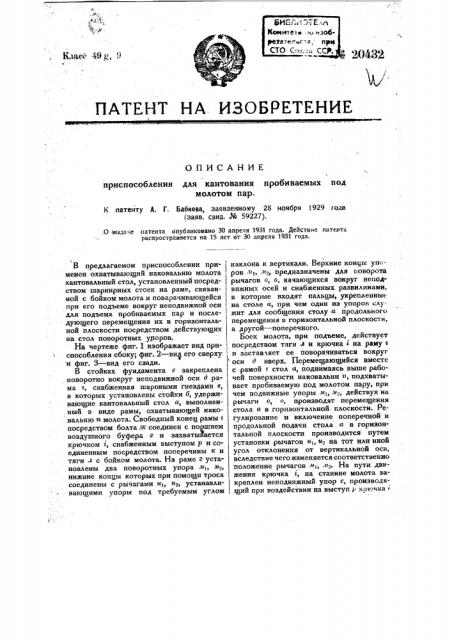

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

OHHCAHHE приспособления для кантования пробиваемых под молотом пар.

К патенту А. Г. Бабкова, заявленному 28 ноября 1929 года (заяв. свид. Ж 59227)..О выдаче патента опубликовано 30 апреля 1931 года. Действие патента распространяется на 15 лет от 30 апреля 1931 года.

В предлагаемом приспособлении применен охватывающий наковальню молота кантовальный стол, установленный посредством шарнирных стоек на раме, связанной с бойком молота и поварачивающейся при его подъеме вокруг неподвижной оси для подъема пробиваемых пар и последующего перемеш,ения их в горизонтальной плоскости посредством действующих на стол поворотных упоров.

На чертеже фиг. 1 изображает вид приспособления сбоку; фиг. 2 — вид его сверху и фиг. 3 — вид его сзади.

В стойках фундамента е закреплена поворотно вокруг неподвижной оси д рама, снабженная шаровыми гнездами е, в которых установлены стойки 6, удерживающие кантональный стол а, выполнен, ный в виде рамы, охватывающей наковальню и молота. Свободный конец рамы г посредством болта к соединен с поршнем воздушного буфера s и захватывается крючком i, снабженным выступом р и соединенным посредством поперечины к и тяги л с бойком молота. На раме з установлены два поворотных упора .н, м2, нижние концы которых при помощи троса соединены с рычагами нн я2, устанавливающими упоры под требуемым углом наклона к вертикали. Верхние концы упо-! ров нь м, предназначены для поворота рычагов 0, 0, качающихся вокруг неподI вижных осей и снабженных развилинами„ в которые входят пальцы, укрепленные на столе а, при чем один иэ упоров слу . жит для сообщения столу а продольного

1 перемещения в горизонтальной плоскости, а другой — поперечного.

Боек молота, при подъеме, действует посредством тяги л и крючка г на раму з н застав яет ее поворачиваться вокруг ! оси д вверх. Перемещающийся вместе ! с рамой г стол а, поднимаясь выше рабочей поверхности наковальни и, подхваты1 вает пробиваемую под молотом пару, при чем подвижные упоры м,, ме, действуя на рычаги o, o, производят перемещения стола а в горизонтальной- плоскости. Регулирование и включение поперечной и продольной подачи стола а в горизонтальной плоскости производится путем установки рычагов н „я на тот или иной угол отклонения от вертикальной оси, вследствие чего изменяется соответственно положение рычагов .и1, лг2. На пути движения крючка г, на станине молота закреплен неподвижный упор с, производящий при воздействии на выступ ) крючка < расцейленйе последнего с рамой г.: При движении рамы з вниз помещенный на столе а материал удерживается рабочей поверхностью наковальни в, занимая в результате произведенной подачи новое положение относительно бойка молота.

Поворотные упоры м,м производят обратное перемещение -стола а, при чем удар при падении рамы г смягчается действием воздушного буфера г.

Предмет патента.

1. Приспособление для кантования пробиваемых под молотом пар, характеризующееся тем, что кантовальный стол а, охватывающий наковальню и молота, установлен на стойках б в шаровых гнездах в рамы, а, поворачиваемой вокруг неподвижной горизонтальной оси д при посредстве крючка г, связанного тягой л с бойком молота, для перемещения какового стола а вместе с проковываемой парой в горизонтальной плоскости рама г снабжена поворотными упорами м мз, воздействующими при подъеме рамы на качающиеся вокруг неподвижной оси рычаги о, о, в развилину которых входят пальцы, укрепленные в столе а.

2. Применение в охарактеризованном в п. 1 приспособлении упора с, укрепленного на станине молота и предназначенного для воздействия на выступ р крючка i с целью выключения последнего из соединения с рамой .

3. Применение при охарактеризованномв п. 1 приспособлении воздушного буфера г, служащего для смягчения удара при падении рамы после выключения крючка г.

4. Применение при охарактеризованном в п. 1 приспособлении устройства для регулирования подачи стола а. в горизонтальном направлении, состоящего из рычагов я, яь связанных тросом с рычагами л,, л », отклонением которых от вертикальной оси регулируется величина перемещения стола а в горизонтальной плоскости.
