Автоматический нейтрализатор
Иллюстрации
Реферат

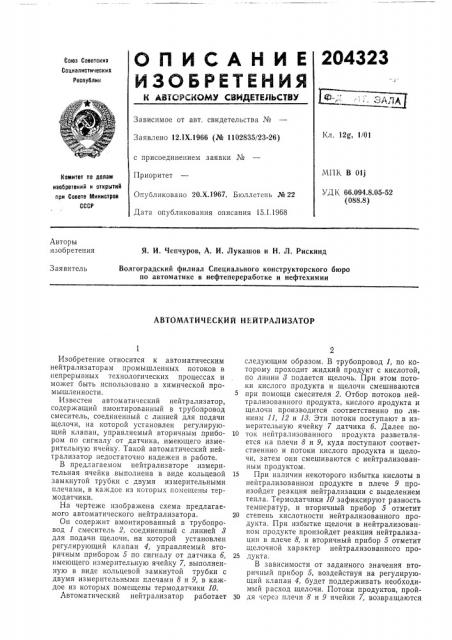

204323
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социзлистнческих
Республик
Зависимое от авт. свидетельства №
Заявлено 12ЛХ.1966 (№ 1102835/23-26) Кл. 12g, 1/01 с присоединением заявки №
Приоритет
Опубликовано 20,Х.1967. Бюллетснь № 22
Дата опубликования описания 15.1.1968
МПК В 0Ц
УД K 6666..009944..88.05-52 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Я. И. Чепчуров, А. И. Лукашов и H. Л. Рискинд
Заявитель
Волгоградский филиал Специального конструкторского бюро по автоматике в нефтепереработке и нефтехимии
АВТОМАТИЧЕСКИЙ НЕЙТРАЛИЗАТОР
Изобретение относится к автоматическим нейтрализаторам промышленных потоков в непрерывных технологических процессах и может быть использовано в химической промышленности.
Известен автоматический нейтрализатор, содержащий вмонтированный в трубопровод смеситель, соединенный с линией для подачи щелочи, на которой установлен регулирующий клапан, управляемый вторичным прибором по сигналу от датчика, имеющего измерительную ячейку. Такой автоматический нейтрализатор недостаточно надежен в работе.
В предлагаемом нейтрализаторе измерительная ячейка выполнена в виде кольцевой замкнутой трубки с двумя измерительными плечами, в каждое из которых помещены термодатчики.
На чертеже изображена схема предлагаемого автоматического нейтрализатора.
Он содержит вмонтированный в трубопровод 1 смеситель 2, соединенный с линией 8 для подачи щелочи, на которой установлен регулирующий клапан 4, управляемый вторичным прибором 5 по сигналу от датчика б, имеющего измерительную ячейку 7, выполненную в виде кольцевой замкнутой трубки с двумя измерительными плечами 8 и 9, в каждое из которых помещены термодатчики 10.
Автоматический нейтрализатор работает следующим образом, В трубопровод 1, по которому проходит жидкий продукт с кислотой, по линии 8 подается щелочь. При этом потоки кислого продукта и щелочи смешиваются при помощи смесителя 2. Отбор потоков нейтрализованного продукта, кислого продукта и щелочи производится соответственно по линиям 11, 12 и И. Эти потоки поступают в измерительную ячейку 7 датчика 5. Далее по10 ток нейтрализованного продукта разветвляется на плечи 8 и 9, куда поступают соответственнно и потоки кислого продукта и щелочи, затем они смешиваются с нейтрализованным продуктом.
15 При наличии некоторого избытка кислоты в нейтрализованном продукте в плече 9 произойдет реакция нейтрализации с выделением тепла. Термодатчики 10 зафиксируют разность температур, и вторичный прибор 5 отметит
20 степень кислотности нейтрализованного продукта. При избытке щелочи в нейтрализованном продукте произойдет реакция нейтрализации в плече 8, и вторичный прибор 5 отметит щелочной характер нейтрализованного про25 дукта.
В зависимости от заданного значения вторичный прибор 5, воздействуя на регулирующий клапан 4, будет поддерживать необходимый расход щелочи. Потоки продуктов, прой30 дя через плечи 8 и 9 ячейки 7, возвращаются
204323
Предмет изобретения
Составитель Р. А. Клейман
Редактор Л. К. Ушакова Техред Т. П. Курилко Корректоры: О. Б. Тюрин» и Н, И, Быстрова
Заказ 4218114 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
3 по линии 14 в трубопровод 1. Прохождение продуктов через ячейку 7 осуществляется за счет перепада давления в трубопроводе 1, создаваемого диафрагмой 15.
Автоматический нейтрализатор, содержащий вмонтированный в трубопровод смеситель, соединенный с линией для подачи щелочи, на которой установлен регулирующий клапан, управляемый вторичным прибором по сигналу от датчика, имеющего измерительную
8 ячейку, отличающийся тем, что, с целью повьппения надежности работы, измерительная ячейка выполнена в виде кольцевой замкнутой трубки с двумя измерительными плечами, в каждое из которых помещены термодатчики.
