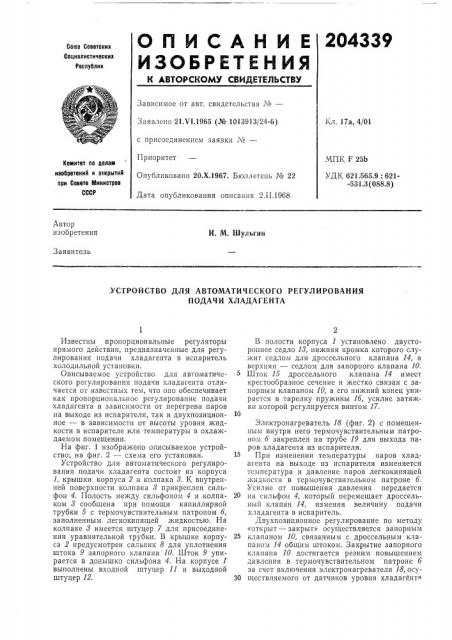

О П И С А Н И Е 204339

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

K.÷. 17а, 4/01

Заявлено 21 V1.1965 (№ 1013913/24-6) с присоединением заявки №вЂ”

Приоритет

Опубликовано 20.Х.1967. Бюллетень ¹ 22

Дата опубликования описания 2.II.1968

МПЕ F 25b

УДК 621.565.9: 621-531.3 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

И. М. Шульгин

Заявитель,УСТРОЙСТВО ДЛЯ ABTOMATH×ÅÑKOÃO РЕГУЛИРОВАНИЯ

ПОДАЧИ ХЛАДАГЕНТА

Известны пропорциональные регуляторы прямого действия, предназначенные для регулирования подачи хладагента в испаритель холодильной установки.

Описываемое устройство для автоматического регулирования подачи хладагента отличается от известных тем, что oIIQ обеспечивает как пропорциональное регулирование подачи хладагента в зависимости от перегрева паров на выходе из испарителя, так и двухпозиционное — в зависимости от высоты уровня жидкости в испарителе или температуры в охлаждаемом помещении.

На фиг. 1 изображено описываемое устройство; на фиг, 2 — схема его установки.

Устройство для автоматического регулирования подачи хладагента состоит из корпуса

1, крышки корпуса 2 и колпака 8. 1 внутренней поверхности колпака 8 прикреплен сильфон 4. Полость между сильфоном 4 и колпаком 8 сообщена при помощи капиллярной трубки 5 с термочувствительным патроном б, заполненным легкокипящей жидкостью. На колпаке 8 имеется штуцер 7 для присоединения уравнительной трубки. В крышке корпуса 2 предусмотрен сальник 8 для уплотнения штока 9 запорного клапана 10. Шток 9 упирается в донышко сильфона 4. На корпусе 1 выполнены входной штуцер 11 и выходной штуцер 12.

В полости корпуса 1 установлено двустороннее седло 18, нижняя кромка которого слуJCJIBIIBHa 14, а верхняя — седлом для запорного клапана 10.

Шток 15 дроссельного клапана 14 имеет крестообразное сечение и жестко связан с запорным клапаном 10, а его нижний конец упирается в тарелку пружины lб, усилие затяжки которой регулируется винтом 17.

Злектронагреватель 18 (фиг. 2) с помещенным внутри него термочувствительным патроном б закреплен на трубе 19 для выхода паров хладагента из испарителя.

15 При изменении температуры паров хладагента на выходе из испарителя изменяется температура и давление паров легкокипящей жидкости В терыочу Вствительном патроне б.

Усилие от повышения давления передается

20 на сильфон 4, который перемещает дроссельный клапан 14, изменяя величину подачи хладагента в испаритель.

Двухпозиционное регулирование по методу

«открыт — закрыт» осуществляется запорным

25 клапаном 10, связанным с дроссельным клапаном 14 общим штоком. Закрытие запорного клапана 10 достигается резким повышением давления в термочувствительном патроне б за счет включения электронагревателя 18, осу30 ществляемого от датчиков уровня хладагент

204339 в испарителе или температуры в охлаждаемом помещении.

Описываемый клапан позволяет упростить схему автоматического управления холодильных установок и уменьшить габариты регулирующих станций.

Предмет изобретения

Устройство для автоматического регулирования подачи хладагента, например, в испаритель холодильной установки, содержащее корпус с жестко установленными на подпружиненпом штоке клапанами, взаимодействующими с седлами и управляемыми упругим элементом, например, сильфоном, соединенным при помощи капилляра с термочувствительным патроном, отличающееся тем, что, с целью обеспечения как пропорционального, так и двухпозиционного регулирования, седла совмещены в одно с двумя посадочными поверхностями, а клапаны выполнены соот10 ветственно дроссельным и запорным с приводом от термочувствнтельного патрона, помещенного в управляемый электронагреватель.

204339

Фиг,2
