Реферат

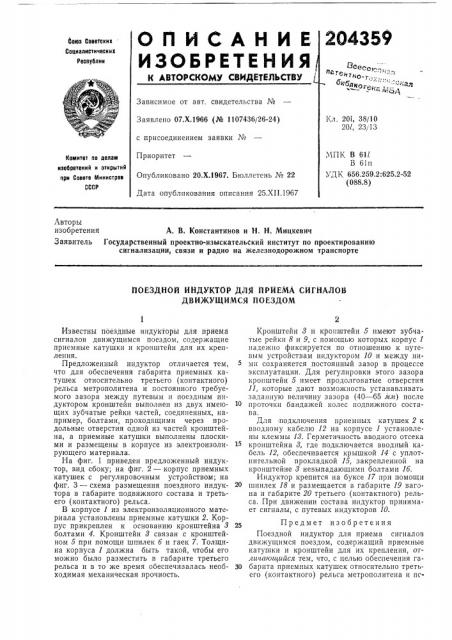

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Кл. 201, 38/10

20l, 23/13

Заявлено 07.Х.1966 (№ 1107436/26-24) с присоединением заявки №

Приоритет

Опубликовано 20.Х.1967. Бюллетень ¹ 22

Дата опубликования описания 25.ХП.1967

МПК В 61l

В 61п

УД К 656.259.2:625.2-52 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения А. В. Константинов и Н, Н. Мицкевич

Заявитель Государственный проектно-изыскательский институт по проектированию сигнализации, связи и радио на железнодорожном транспорте

ПОЕЗДНОЙ ИНДУКТОР ДЛЯ ПРИЕМА СИГНАЛОВ

ДВИЖУЩИМСЯ ПОЕЗДОМ

Известны поездные индукторы для приема сигналов движущимся поездом, содержащие приемные катушки и кронштейн для их крепления.

Предложенный индуктор отличается тем, что для обеспечения габарита приемных катушек относительно третьего (контактного) рельса метрополитена и постоянного требуемого зазора между путевым и поездным индуктором кронштейн выполнен из двух имеющих зубчатые рейки частей, соединенных, например, болтами, проходящими через продольные отверстия одной из частей кронштейна, а приемные катушки выполнены плоскими и размещены в корпусе из электроизолирующего материала.

На фиг. 1 приведен предложенный индуктор, вид сбоку; на фиг, 2 — корпус приемных катушек с регулировочным устройством; на фиг. 3 — схема размещения поездного индуктора в габарите подвижного состава и третьего (контактного) рельса.

В корпусе 1 из электроизоляционного материала установлены приемные катушки 2. Корпус прикреплен к основанию кронштейна 8 болтами 4. Кронштейн 3 связан с кронштейном 5 при помощи шпилек б и гаек 7. Толщина корпуса 1 должна быть такой, чтобы его можно было разместить в габарите третьего рельса и в то же время обеспечизалась необходимая механическая прочность.

Кронштейн 8 и кронштейн 5 имеют зубчатые рейки 8 и 9, с помощью которых корпус 1 надежно фиксируется по отношению к путевым устройствам индуктором 10 и между ними сохраняется постоянный зазор в процессе эксплуатации. Для регулировки этого зазора кронштейн 5 имеет продолговатые отверстия

11, которые дают возможность устанавливать заданную величину зазора (40 — 65 л л) после

10 проточки бандажей колес подвижного состава.

Для подключения приемных катушек 2 к вводному кабелю 12 на корпусе 1 установлены клеммы 18. Герметичность вводного отсека

15 кронштейна 8, где подключается вводный кабель 12, обеспечивается крышкой 14 с уплотнительной прокладкой 15, закрепленной на кронштейне 8 невыпадающими болтами 1б.

Индуктор крепится на буксе 17 при помощи

20 шпилек 18 и размещается в габарите 19 вагона и габарите 20 третьего (контактного) рельса. При движении состава индуктор принимает сигналы, с путевых индукторов 10.

25 Предмет изобретения

Поездной индуктор для приема сигналов движущимся поездом, содержащий приемные катушки и кронштейн для их крепления, отличающийся тем, что, с целью обеспечения гг30 барита приемных катушек относительно третьего (контактного) рельса метрополитена и пс3 стоянного требуемого зазора между путевым и поездным индуктором, кронштейн выполнен из двух, имеющих зубчатыг рейки частей, соединенных между собой, например, болтами, 204359 проходящими через продольные отверстия одной из частей кронштейна, и приемные катушки выполнены плоскими и размещены в корпусе из электроизоляционного материала.
