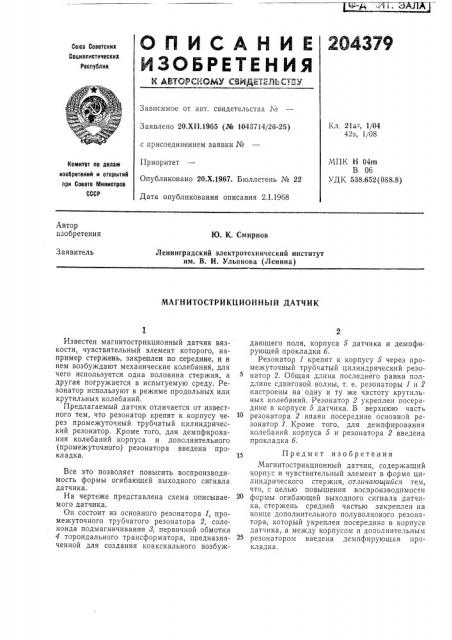

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Е ABYGPCÅÎÌÓ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21а-, 1/04

42s, 1/08

Заявлено 20.Х11.1965 (№ 1043714/26-25) с присоединением заявки №

Приоритет

Опубликовано 20.Х.1967. Бюллетень № 22

Дата опубликования описания 2Л.1968

MIIK H 04m

В 06

УДК 538,652(088.8) Комитет по делам изобретеиий и открытий при Совете Миииотрое

СССР

Автор изобретения

Ю. К. Смирнов

Заявитель

Ленинградский электротехнический институт им. В. И. Ульянова (Ленина) МАГНИТОСТРИКЦИОИНЪ|Й ДАТЧИК

Известен магнитострикционный датчик вязкости, чувствительный элемент которого, например стержень, закреплен по середине, и в нем возбуждают механические колебания, для чего используется одна половина стержня, а другая погружается в испытуемую среду. Резонатор используют в режиме продольных или крутильных колебаний.

Предлагаемый датчик отличается от известного тем, что резонатор крепят к корпусу через промежуточный трубчатый цилиндрический резонатор. Кроме того, для демпфирования колебаний корпуса и дополнительного (промежуточного) резонатора введена прокладка.

Все это позволяет повысить воспроизводимость формы огибающей выходного сигнала датчика.

На чертеже представлена схема описываемого датчика.

Он состоит из основного резонатора 1, промежуточного трубчатого резонатора 2, соленоида подмагничивания 3, первичной обмотки

4 тороидального трансформатора, предназначенной для создания коаксиального возбуждающего поля, корпуса 5 датчика и демпфирующей прокладки б.

Резонатор 1 крепят к корпусу б через промежуточный трубчатый цилиндрический резонатор 2. Общая длина последнего равна полдлине сдвиговой волны, т, е. резонаторы 1 и 2 настроены на одну и ту же частоту крутильных колебаний. Резонатор 2 укреплен посередине в корпусе б датчика. В верхнюю часть

10 резонатора 2 впаян посередине основной резонатор 1. Кроме того, для демпфирования колебаний корпуса б и резонатора 2 введена прокладка б.

15 Предмет изобретения

Магнитострикционный датчик, содержащий корпус и чувствительный элеменг в форме цилиндрического стержня, отличающийся тем, что, с целью повышения воспроизводимости

20 формы огибающей выходного сигнала датчика, стержень средней частью закреплен на конце дополнительного полуволнового резонатора, который укреплен посередине в корпусе датчика, а между корпусом и дополнительным

25 резонатором введена демпфирующая прокладкаа.
