Реферат



204449

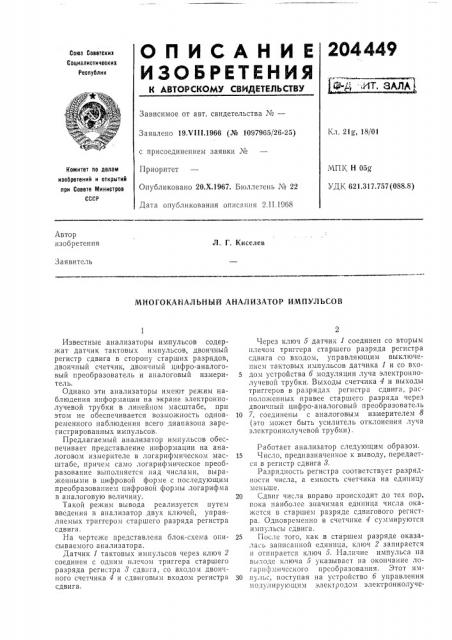

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. 21, 18/01

Заявлено 19Х111.1966 (№ 1097965/26-25) с присоединением заявки №

МПК Н 05g

УДК 621 317 757(088 8) Приоритет

Опубликовано 20.Х.1967. Бюллетень № 22

Дата опубликования описания 2.П.1968

Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Л, Г. Киселев Заявитель

МНОГОКАНАЛЬНЫЙ АНАЛИЗАТОР ИМПУЛЬСОВ

Известные анализаторы импульсов содержат датчик тактовых импульсов, двоичный регистр сдвига в сторону старших разрядов, двоичный счетчик, двоичный цифра-аналоговый преобразователь и аналоговый измеритель.

Однако эти анализаторы имеют режим наблюдения информации на экране электроннолучевой трубки в линейном масштабе, при этом не обеспечивается возмо кность одновременного наблюдения всего диапазона зарегистрированных импульсов.

Предлагаемый анализатор импульсов обеспечивает представление информации на аналоговом измерителе в логарифмическом масштабе, причем само логарифмическое преобразование выполняется над числами, выраженными в цифровой форме с последующим преобразованием цифровой формы логарифма в аналоговую величину.

Такой режим вывода реализуется путем введения в анализатор двух ключей, управляемых триггером старшего разряда регистра сдвига.

На чертеже представлена блок-схема описываемого анализатора.

Датчик 1 тактовых импульсов через ключ 2 соединен с одним плечом триггера старшего разряда регистра 3 сдвига, со входом двоичного счетчика 4 и сдвиговым входом регистра сдвига.

Через ключ 5 датчик 1 соединен со вторым плечом триггера старшего разряда регистра сдвига со входом, управляющим выключеIIIieiI тактовых импульсов датчика 1 и со вхо5 дом устройства б модуляции луча электроннолучевой трубки. Выходы счетчика 4 и выходы триггеров в разрядах регистра сдвига, расположенных правее старшего разряда через двоичный цифра-аналоговый преобразователь

10 7, соединены с аналоговым измерителем 8 (это может быть усилитель отклонения луча электроннолучевой трубки) .

Работает анализатор следующим образам.

15 Число, предназначенное к выводу, передается в регистр сдвига 8.

Разрядность регистра соответствует разрядности числа, а емкость счетчика на единицу меньше.

20 Сдвиг числа вправо происходит до тех riop, пока наиболее значимая единица числа окажется в старшем разряде сдвигового регистра. Одновременно в счетчике 4 суммируются имп s льсы сдвигB.

25 После того, как в старшем разряде оказалась записанной единица, ключ 2 запирается и отпирается ключ 5. Наличие импульса на выходе ключа 5 указывает на окончание лоГаРпфмичсск010 IIP000PII3083HHB. ЭтОт им

30 пульс, поступая на устройство б управления модулирующпм электродом электроннолуче204449

Типография, пр. Сапунова, 2 вой трубки, обеспечивает подсвет луча, а также выключает датчик 1 тактовых импульсов, т. е. производит переход устройства управления афЬлизатора к выполнению другой команды. Указанный импульс можно генерировать на том же такте, на котором возникает последний импульс сдвига, включив между входами двух ключей линию задержки.

По окончании логарифмического преобразования в счетчике 4 записан обратный двоичный код характеристики двоичного логарифма числа, а в разрядах регистра сдвига 8, правее старшего разряда, записан двоичный код мантиссы в линейном приближении. Максимальная относительная ошибка, возникающая в

0,086 определении логарифма, не превышает где К вЂ” характеристика логарифма.

Обычно в каналах анализатора накапливается более 1000 импульсов и максимально возможная ошибка преобразования будет менее 1o/0

Двоичный код логарифма, определяемый счетчиком 4 и регистром 8 сдвига, за исключением его старшего разряда, с помощью цифро-аналогового преобразователя 7 преобразуется в аналоговую величину, причем последний соединен с теми плечами триггеров счетчика 4, на которых представлен инверсный код. Количество разрядов мантиссы определяется дискретностью аналоговой величины, а также точностью цифро-аналогового преобразователя 7 и аналогового измерителя 8.

Двоичный и десятичный логарифмы связаны постоянным коэффициентом, в связи с чем получение шкалы десятичного логарифма на аналоговом измерителе не вызывает затруд5 пений.

Предмет изобретения

10 Многоканальный анализатор импульсов с представлением информации на аналоговом измерителе, содержащий датчик тактовых импульсов, двоичный регистр сдвига в сторону старших разрядов, двоичный счетчик, двоич15 ный цифро-аналоговый преобразователь и аналоговый измеритель, отличающийся тем, что, с целью представления аналоговой формы информации в логарифмическом масштабе и с высокой точностью при большом диа20 пазоне изменения информации, выход датчика тактовых импульсов через один ключ соединен с одним плечом триггера старшего разряда регистра сдвига, со входом двоичного счетчика и сдвиговым входом регистра сдвига, 25 через другой ключ выход датчика тактовых импульсов соединен с управляющим входом датчика, устройством модуляции луча электроннолучевой трубки и с другим плечом триггера старшего разряда регистра сдвига, ЗО а соответствующие выходы счетчика и регистра сдвига через двоичный цифро-аналоговый преобразователь соединены с аналоговым измерителем.
