Патент ссср 204450
Иллюстрации
Показать всеРеферат

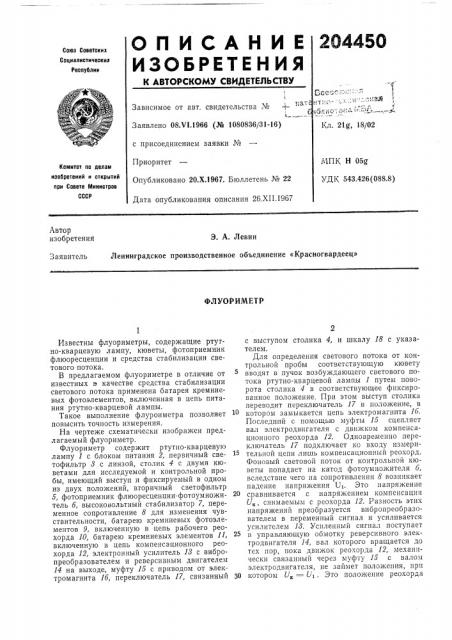

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
29445Î
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства № + и"
Заявлено 08Х1.1966 (№ 1080836/31-16) Кл. 2lg, 18/02 с присоединением заявки №
Приоритет
Опубликовано 20.Х.1967. Бюллетень № 22
Дата опубликования описания 26.XI I.1967
МПК Н 05g
УДК 543.426(088.8) Комитет оо делам изобретений и открытий ори Совете Министров
СССР
Автор изобретения
Э. А. Левин
Ленинградское производственное объединение «Красногвардеец»
Заявитель
ФЛУОРИМЕТР
Известны флуориметры, содержащие ртугно-кварцевую лампу, кюветы, фотоприемник флюоресценции и средства стабилизации светового потока.
В предлагаемом флуориметре в отличие от известных в качестве средства стабилизации светового потока применена батарея кремниевых фотоэлементов, включенная в цепь питания ртутно-кварцевой лампы.
Такое выполнение флурои метр а позволяет повысить точность измерения.
На чертеже схематически изображен предлагаемый флуориметр.
Флуориметр содержит ртутно-кварцевую лампу 1 с блоком питания 2, первичный светофильтр 3 с линзой, столик 4 с двумя кюветами для исследуемой и контрольной пробы, имеющий выступ и фиксируемый в одном из двух положений, вторичный светофильтр
5, фотоприемник флюоресценции-фотоумножитель б, высоковольтный стабилизатор 7, переменное сопротивление 8 для изменения чувствительности, батарею кремниевых фотоэлементов 9, включенную в цепь рабочего реохорда 10, батарею кремниевых элементов 11, включенную в цепь компенсационного реохорда 12, электронный усилитель 18 с вибропреобразователем и реверсивным двигателем
14 на выходе, муфту 15 с приводом от электромагнита 16, переключатель 17, связанный с выступом столика 4, и шкалу 18 с указателем.
Для определения светового потока от контрольной пробы соответствующую кювету вводят в пучок возбуждающего светового потока ртутно-кварцевой лампы 1 путем поворота столика 4 в соответствующее фиксированное положение, При этом выступ столика переводит переключатель 17 в положение, в котором замыкается цепь электромагнита 16.
Последний с помощью муфты 15 сцепляет вал электродвигателя с движком компенсационногоо реохорда 12. Одновременно переключатель 17 подключает ко входу измерительной цепи лишь компенсационный реохорд.
Фоновый световой поток от контрольной кюветы попадает на катод фотоумножителя 6, вследствие чего на сопротивлении 8 возникает падение напряжения U . Это напряжение
20 сравнивается с напряжением компенсации
U снимаемым с реохорда 12. Разность этих напряжений преобразуется вибропреобразователем в переменный сигнал и усиливается усилителем 18. Усиленный сигнал поступает
25 в управляющую обмотку реверсивного электродвигателя 14, вал которого вращается до тех пор, пока движок реохорда 12, механически связанный через муфту. 15 с валом электродвигателя, не займет положения, при
30 котором U„= Ь т . Это положение реохорда
204450 остается постоянным для данной контрольной пробы, приводя в дальнейшем к автоматическому вычитанию фона из общего сигнала фотоумножителя.
Для определения светового потока от исследуемой пробы столик 4 поворачивают во второе фиксированное положение и кювета с пробой вводится в возбуждающий световой поток от лампы 1. При этом выступом столиl ка переключатель 17 размыкает цепь электромагнита 1б. Вал электродвигателя сцепляется с движком рабочего реохорда, и переключатель 17 подключает к входу усилителя рабочий реохорд одновременно с компенсационным. Общий световой поток от кюветы с исследуемой пробой попадает на фотоумножитель, вследствие чего на сопротивлении 8 возникает падение напряжения, пропорциональное сумме фонового светового потока и светового потока, определяемого флюоресцепцией исследуемого вещества. Это напряжение сравнивается с напряжением, снимаемым с компенсационного и рабочего реохордов. Отработка электронного потенциометра протекает так же, как и в режиме компенсацич, но теперь с помощью рабочего реохорда, движок которого через муфту 15 механически связан с ротором электродвигателя и указателем шкалы 18. В установившемся режиме напряжение, снимаемое с рабочего и компенсационного реохордов, должно быть равно напряжению на сопротивлении 8. В результате автоматической компенсации положение движка рабочего реохорда и связанного с ним указателя шкалы 18 пропорционально только величине флюоресценции исследуемого вещества.
Как в режиме компенсации, так и в режиме измерения, изменение светового потока ртутно-кварцевой лампы вызывает изменение тока в фотоумножителе б и сопротивлении 8.
Одновременно изменяется освещенность кремниевых фотоэлементов, что обеспечивает из15 менение тока через реохорды точно на ту же величину, на какую изменился ток фотоумножителя и на сопротивлении 8, Предмет изобретения
Флуориметр, содержащий ртутно-кварцевую лампу, две кюветы, фотоприемник флюоресценции, средства стабилизации светового потока, отличающийся тем, что, с
25 целью повышения точности измерения, в качестве средств стабилизации светового потока применена батарея кремниевых фотоэлементов, включенная в цепь питания ртутнокварцевой лампы.
