Реферат

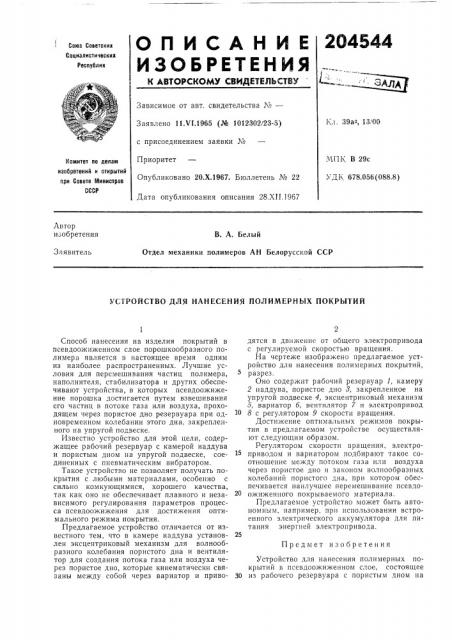

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Кл. 39а-, 13!00

Заявлено 11.И.1965 (№ 1012302/23-5) с присоединением заявки ¹

Приоритет

Мпк В 29с

УДК 678.056(088,8) Коиитет по делзвт изобретений и открытий при Совете Министров

СССР

Опубликовано 20.Х.1967. Бюллетень № 22

Дата опубликования описания 28.XII.1967

Автор и обретения

В. А. Белый

Отдел механики полимеров АН Белорусской ССР

Заявитель

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОЛИМЕРНЫХ ПОКРЫТИЙ

Предмет изобретения

Способ нанесения на изделия покрытий в псевдоожи>кенном слое порошкообразного полимера является в настоящее время одним из наиболее распространенных. Лучшие условия для перемешивания частиц полимера, наполнителя, стабилизатора и других обеспечивают устройства, в которых псевдоожижение порошка достигается путем взвешивания его частиц в потоке газа или воздуха, проходящем через пористое дно резервуара при одновременном колебании этого дна, закрепленного на упругой подвеске.

Известно устройство для этой цели, содержащее рабочий резервуар с камерой наддува и пористым дном на упругой подвеске, соединенных с пневматическим вибратором.

Такое устройство не позволяет получать покрытия с любыми материалами, особенно с сильно комкующимися, хорошего качества, так как оно не обеспечивает плавного и независимого регулирования параметров процесса псевдоожижения для достижения оптимального режима покрытия.

Предлагаемое устройство отличается от известного тем, что в камере наддува установлен эксцентриковый механизм для волнообразного колебания пористого дна и вентилятор для создания потока газа или воздуха через пористое дно, которые кинематически связаны между собой через вариатор и приводятся в движение от общего электропривода с регулируемой скоростью вращения.

На чертеже изображено предлагаемое устройство для нанесения полимерных покрытий, разрез.

Оно содержит рабочий резервуар 1, камеру

2 наддува, пористое дно 8, закрепленное на упругой подвеске 4, эксцентриковый механизм

5, вариатор б, вентилятор 7 и электропривод

10 8 с регулятором 9 скорости вращения.

Дости>кение оптимальных режимов покрытия в предлагаемом устройстве осуществляют следующим образом.

Регулятором скорости вращения, электро15 приводом и вариатором подбирают такое соотношение между потоком газа или воздуха через пористое дно и законом волнообразных колебаний пористого дна, при котором обеспечивается наилучшее перемешивание псевдо20 ожиженного покрываемого материала.

Предлагаемое устройство может быть автономным, например, прп использовании встроенного электрического аккумулятора для питания энергией электропривода.

Устройство для нанесения полимерных покрытий в псевдоожиженном слое, состоящее

30 из рабочего резервуара с пористым дном на

204544

КПФ

1 !

Составитель Л. В. Савяепко

f7c; —,В!.;(ор,г! Г в/ггвавова

Техрел Р. М. HoBHE OBB Корректоры: Е3 Ф. Полионова и А. П, Тагаринцева

Зака 3889/3 Ги!и!. к 535 По,чписпое

ЦИИИПИ Ко (1!Тета по делам пЗооретепич! и OTKpbITEIII прп Согете Ми!шстров СССР

Москва, Цептр, пр. Серова, а.

Типография, пр. Сапунова,,".. 2

3 упругой подвеске н камеры наддува, отличаюи ееся тем, что, с целью обеспечения плавного и независимого регулирования параметров процесса псевдоожи>кения для достижения оптимального режима покрытия, в камере наддува установлен эксцентриковьн, механизм для волнообразного колебания пористого дна и вентилятор для создания потока газа или воздуха через пористое дно, которые кинематически связаны между собой через вариатор и приводятся в движение от общего электропривода с регулируемой скоростью вращения.
