Устройство для съема покрышек пневматических шин со сборочного барабана

Устройство для съема покрышек пневматических шин со сборочного барабана

Иллюстрации

Показать все

Реферат

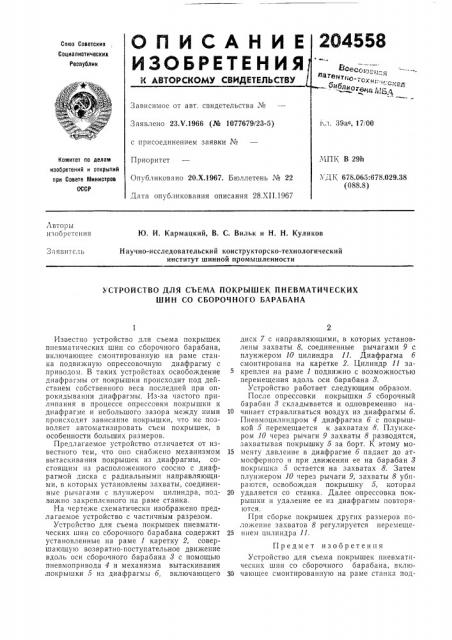

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик есс ю н,. ташкент; то" нн " cн

- етта 1к1g

Зависимое от авт. свидетельства № гл. 39ае, 17 00

Заявлено 23. т .1966 (№ 1077679/23-5) с присоединением заявки №

Приоритет

Опубликовано 20.Х.1967. Бюллетень № 22

Дата опубликования описания 28 ХП.1967

МПК В 29h

Комитет по делам изобретений и открытий при Совете Министров

OCCP

УДК 678 065.678 029 38 (088.8) Авторы изобретения

Ю. И. Кармацкий, В. С. Вильк и H. Н. Куликов

Научно-исследовательский конструкторско-технологический институт шинной промышленности

Заявитель

УСТРОЙСТВО ДЛЯ СЪЕМА ПОКРЫШЕК ПНЕВМАТИЧЕСКИХ

ШИН СО СБОРОЧНОГО БАРАБАНА

Известно устройство для съема покрышек пневматических шин со сборочного барабана, включающее смонтированную на раме станка подвижную опрессовочную диафрагму с приводом. В таких устройствах освобождение диафрагмы от покрышки происходит под действием собственного веса последней при опрокидывании диафрагмы. Из-за частого прилипания в процессе опрессовки покрышки к диафрагме и небольшого зазора между ними происходит зависание покрышки, что не позволяет автоматизировать съем покрышек, в особенности больших размеров.

Предлагаемое устройство отличается от известного тем, что оно снабжено механизмом вытаскивания покрышек из диафрагмы, состоящим нз расположенного соосно с диафрагмой диска с радиальными направляющими, в которых установлены захваты, соединенные рычагами с плунжером цилиндра, подвижно закрепленного на раме станка.

На чертеже схематически изображено предлагаемое устройство с частичным разрезом.

Устройство для съема покрышек пневматических шин со сборочного барабана содержит установленные на раме 1 каретку 2, совершающую возвратно-поступательное движение вдоль оси сборочного барабана 3 с помощью пневмопривода 4 и механизма вытаскивания ,покрышки 5 из диафрагмы б, включающего диск 7 с направляющими, в которых установлены захваты 8, соединенные рычагами 9 с плунжером 10 цилиндра 11. Диафрагма б смонтирована на каретке 2. Цилиндр 11 закреплен на раме 1 подвижно с возможностью перемещения вдоль оси барабана 8.

Устройство работает следующим образом.

После опрессовки покрышки 5 сборочный барабан 8 складывается и одновременно на1О чинает стравливаться воздух из диафрагмы б.

Пневмоцилиндром 4 диафрагма б с покрышкой 5 перемещается к захватам 8. Плунжером 10 через рычаги 9 захваты 8 разводятся, захватывая покрышку 5 за борт. К этому мо15 менту давление в диафрагме б падает до атмосферного и при движении ее на барабан 8 покрышка 5 остается на захватах 8. Затем плунжером 10 через рычаги 9, захваты 8 убираются, освобождая покрышку 5, которая

20 удаляется со станка. Далее опрессовка покрышки и удаление ее из диафрагмы повторяются.

При сборке покрышек других размеров положение захватов 8 регулируется перемеще25 ннем цилиндра 11.

Предмет изобретения

Устройство для съема покрышек пневматических шин со сборочного барабана, вклю30 чающее смонтированную на раме станка под204558

Составитель В. П. Сычев

Редактор Л. К. Ушакова

Тсхред P. М. Новикова Корректоры: E. Ф. Полионова и А. П. Татаринцева

Заказ 3889/9 Тираж 535 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 вижную опрессовочную днафрагму с приводом, отличающееся тем, что, с целью обеспечения автоматизации съема покрышек больших размеров, оно снабжено механизмом вытаскивания покрышек из диафрагмы, состоящим из расположенного соосно с диафрагмой диска с радиальными направляющими, в которых установлены захваты, соединенные рычагами с плунжером цилиндра, подвижно за5 крепленного на раме станка.
