Реферат

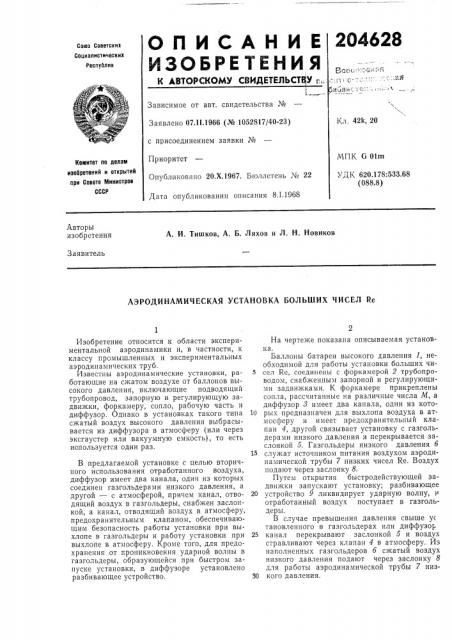

ОПИСАНИЕ

ИЗОБРЕТЕНИ Я

Х АВТОРСКОМУ СВИДЕТЕЛЬСВ У г.

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07.11.1966 (№ 1052817/40-23) с присоединением заявки №

Приоритет

Опубликовано 20,Х.1967. Бюллетень ¹ 22

Дата опубликования описания 8.1.1968

Кл. 42k, 20

МПК б Olm

УДК 620.178:533.68 (088.8) Номитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. И. Тишков, А. Б. Ляхов и Л. Н. Новиков

Заявитель

АЭРОДИНАМИЧЕСКАЯ УСТАНОВКА БОЛЬШИХ ЧИСЕЛ Re

Изобретение относится к области экспериментальной аэродинамики и, в частности, к классу промышленных и экспериментальных аэродинамических труб.

Известны аэродинамические установки, работающие на сжатом воздухе от баллонов высокого давления, включающие подводящий трубопровод, запорную и регулирующую задвижки, форкамеру, сопло, рабочую часть и диффузор. Однако в установках такого типа сжатый воздух высокого давления выбрасывается из диффузора в атмосферу (или через эксгаустер или вакуумную емкость), то есть используется один раз.

В предлагаемой установке с целью вторичного использования отработанного воздуха, диффузор имеет два канала, один из которых соединен газгольдерами низкого давления, а другой — с атмосферой, причем канал, отводящий воздух в газгольдеры, снабжен заслонкой, а канал, отводящий воздух в атмосферу, предохранительным клапаном, обеспечивающим безопасность работы установки при выхлопе в газгольдеры и работу установки при выхлопе в атмосферу. Кроме того, для предохранения от проникновения ударной волны в газгольдеры, образующейся при быстром запуске установки, в диффузоре установлено разбивающее устройство.

На чертеже показана описываемая установка.

Баллоны батареи высокого давления 1, необходимой для работы установки больших чисел Re, соединены с форкамерой 2 трубопроводом, снабженным запорной и регулирующими задвижками. К форкамере прикреплены сопла, рассчитанные на различные числа М, а диффузор 8 имеет два канала, один из кото10 рых предназначен для выхлопа воздуха в атмосферу и имеет предохранительный клапан 4, другой связывает установку с газгольдерами низкого давления и перекрывается заслонкой 5. Газгольдеры низкого давления б

15 служат источником питания воздухом аэродинамической трубы 7 низких чисел Re. Воздух подают через заслонку 8.

Путем открытия быстродействующей задвижки запускают установку; разбивающее

20 устройство 9 ликвидирует ударную волну, и отработанный воздух поступает в газгольдеры.

В случае превышения давления свыше ус тановленного в газгольдерах или диффузор

25 канал перекрывают заслонкой 5 и воздух стравливают через клапан 4 в атмосферу. Из наполненных газгольдеров б сжатый воздух низкого давления подают через заслонку 8 для работы аэродинамической трубы 7 низ30 кого давления.

204628

Предмет изобретения

Составитель В. Ф. Захарченко

Редактор А. И. Шиллер Техред А. А. Камышникова Корректоры: Л. В. Наделяева и В. В. Крылова

Заказ 4211!4 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

1. Аэродинамическая установка больших чисел Re, работающая на сжатом воздухе, включающая баллонную батарею, форкамеру, сопло, рабочую часть, диффузор и газгольдеры низкого давления, отличающаяся тем, что, с целью вторичного использования отработанного воздуха, диффузор установки имеет два канала, один из которых соединен с газгольдерами низкого давления, другой — с атмосферой, причем канал, отводящий воздух в газгольдеры, снабжен заслонкой, а канал, отводящий воздух в атмосферу, — предохранительным клапаном, обеспечивающим безопасность работы установки при выхлопе в газгольдеры и работу установки при выхлопе в атмосферу.

2. Установка по п. 1, отличающаяся тем, что, с целью предохранения от проникновения ударной волны в газгольдеры, образующейся при быстром запуске установки, в диффузоре установлено разбивающее устройство.
