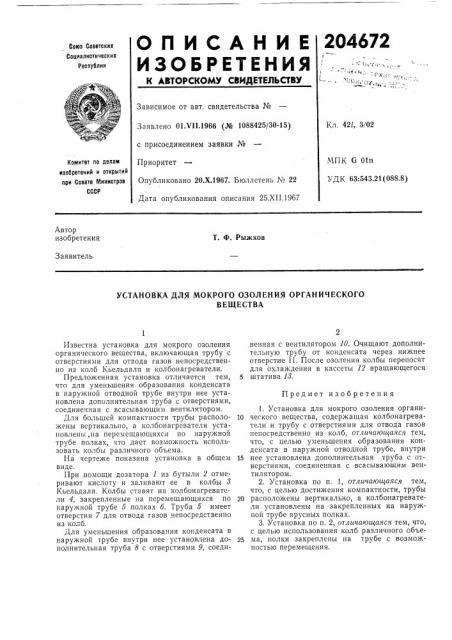

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ЛВТОРСКОМЬ СВИДЕТЕЛЬСТВЬ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 421, 3/02

Заявлено 01.V11,1966 (№ 1088425/30-15) с присоединением заявки №

Приоритет

Опубликовано 20.Х.1967. Бюллетень ¹ 22

Дата опубликования описания 25.XII.1967

МПК G Otn

УД К 63: 543,21 (088.8) Комитет по делам изобретений и открытий при Совете Мииистрое

СССР

Автор изобретения

Т. Ф. Рыжков

Заявитель

УСТАНОВКА ДЛЯ МОКРОГО ОЗОЛЕНИЯ ОРГАНИЧЕСКОГО

ВЕЩЕСТВА

Предмет изобретения

Известна установка для мокрого озоления органического вешества, включающая трубу с отверстиями для отвода газов непосредственно из колб Кьельдаля и колбонагреватели.

Предложенная установка отличается тем, что для уменьшения образования конденсата в наружной отводной трубе внутри нее установлена дополнительная труба с отверстиями, соединенная с всасывающим вентилятором.

Для большей компактности трубы расположены вертикально, а колбонагреватели установлены,на перемещающихся по наружной трубе полках, что дает возможность использовать колбы различного объема.

Иа чертеже показана установка в общем виде.

При помощи дозатора 1 из бутыли 2 отмеривают кислоту и заливают ее в колбы 8

Кьельдаля. Колбы ставят на колбонагреватели 4, закрепленные на перемещающихся по наружной трубе 5 полках 6. Труба б имеет отверстия 7 для отвода газов непосредственно из колб.

Для уменьшения образования конденсата I. наружной трубе внутри нее установлена дополнительная труба 8 с отверстиями 9, соедипенная с вентилятором 10. Очищают дополнительную трубу от конденсата через нижнее отверстие 11. После озоления колбы переносят для охлаждения в кассеты 12 вращающегося

5 штатива 18.

1. Установка для мокрого озоления органиIo ческого вещества, содержащая колбонагреватели и трубу с отверстиями для отвода газов непосредственно из колб, отличающаяся тем, что, с целью уменьшения образования конденсата в наружной отводной трубе, внутри

15 нее установлена дополнительная труба с отверстиями, соединенная с всасывающим вентилятором.

2. Установка по п. 1, отличающаяся тем, что, с целью достижения компактности, трубы

20 расположены вертикально, а колбонагреватели установлены на закрепленных на наружной трубе ярусных полках.

3. Установка по п. 2, отличающаяся тем, что, с целью использования колб различного объе25 ма, полки закреплены на трубе с возможностью перемещения.
