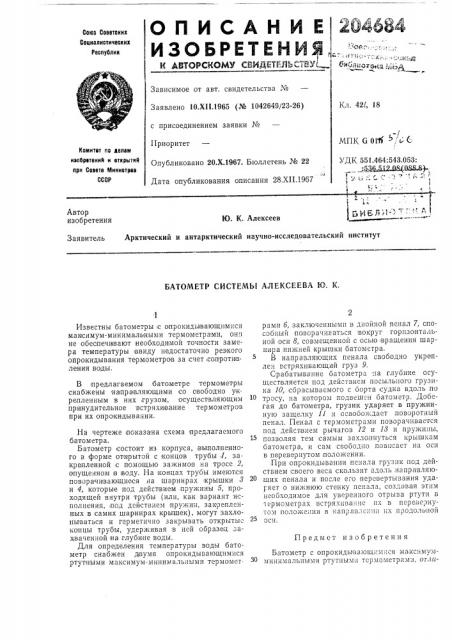

О П И С А Н И Е 204684 !

Союз Советских

Социалистических

Республик

:. !Ое"..: ";,, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ б"-::" =-:;

Зависимое от авт. свидетельства ¹

Кл. 42l, 18

Заявлено 10.XII.1965 (№ 1042649/23-26) с присоединением заявки №

Приоритет

Опубликовано 20.Х.1967. Бюллетень № 22

Дата опубликования описания 28.XII.1967

Номитет по делам изобретений и открытий при Совете Министров

СССР

УДК 551.464:543.053:

:5ДЯД. 2.йЦ МЗ.Зф-, Автор изобретения

Ю. К. Алексеев

Заявитель Арктический и антарктический научно-исследовательский институт

БАТОМЕТР СИСТЕМЫ AJIEKCEEBA 10. K.

Предмет изобретения

Известны батометры с опрокиды вающимися максимум-минимальными термометрами, онп не обеспечи вают необходимой точности замера температуры Ввиду недостаточно резкого опрокидывания термометров за счет сопроти в ления воды.

В предлагаемом батометре термометры снабжены направляющими со свободно укрепленным в них,грузом, осуществляющим принудительное встряхи вание термометров при их опрокидывании.

На чертеже показана:схема предлагаемого батометра.

Батометр состоит из корпуса, выполненного B форме открытой с;концов трубы 1, за. крепленной с п ох!Ощью за>кимоB на тросе 2, опущенном .в воду. На концах трубы имеются поворачивающиеся на шарнирах:крышки 8 и 4, которые под действием пружины 5, проходящей внутри трубы (или, как вариант исПОЛНЕНИЯ, ii!Og ДЕйствИЕ>! ПРУЖИг1, ЗаКРЕПЛСНных в самих шарнирах крышек), могут захлопьвватнся и герметично закрывать открытыс концы трубы, удерживая в ней образец захваченной на.глубине воды.

Для определения температуры воды батометр снабжен двумя опрокидывающпмкся

pTvTными максимум-минимальными термо11!Страми б, заключенными в двойной пенал 7, способный пoBopBчиваться вокруг горизонтальной оси 8, совмещенной с осью Вращения шарнира нижней крышки батометра.

В направляющих пенала свободно укреплен встряхивающий груз 9.

Срабатывание батометра -ia глубине осуществляется под действием посыльного грузика 10, сбрасываемого с борта судна вдоль по тросу, на котором подвешен батометр. Добегая до батометра, грузик ударяет в пружинную защелку 11 и освобождает поворотный пенал. Пенал с термометрами поворачивается под действием рычагов 12 и 18 и пру>кипы, позволяя тем tcBMb! M захлопнуться IсрышIсам батометра, и сам свободно !IGB!!Gaei на оси в перевернутом .положении.

При опрокидывании пенала грузик под дейсТВНрМ сВоего Всса скользит Вдоль направля10" ших пег!ала и после его перевертывания ударяет о нижнюю стенку пенала, создавая этим необходимое для уверенного отрыва ртути в

I ермометрах встряхиванпс пх в переве;тнутоxi поло>Не!!ии В напр аВлснпп iiх пpoäo. iü HÎÉ

OCH.

5BToMPTP c oIIPoI

Составитель И. Трусова

Редактор Л. Г. Герасимова Техред Л. Я. Бриккер Корректоры: Т. Д. Чунаева и С. А. Башлыкова

Заказ 389ij5 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 вдающийся тем, что, с целью повышения точности замера температуры, термометры снабжены направляющими со свободно укрепленным в них грузом, осущеспвляющим |принудительное встряхивание термометров при их опрокидывании.
