Реферат

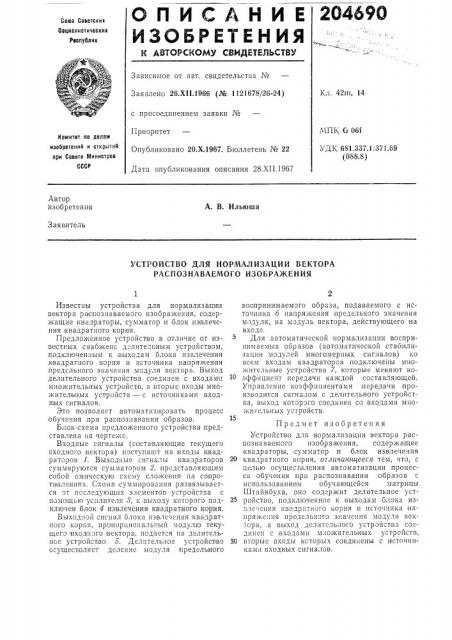

СПИСАНИ Е

ИЗОБРЕТЕНИЯ

И АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

2О469О

Союз Советскиз

Социалистических

Республик

Зависимое от авт. свидетельства No

1 л, 42m, 14

Заявлено 26.XII.1966 (№ 1121678/26-24) с присоединением заявки №

Приоритет

Опубликовано 20.Х.1967. Бюллетень № 22

Дата опубликования описания 28.XII.1967

111ПК 6 06f

УДК 68 1,Ä87.1; ч71.69 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

А. В. Ильюцта

Заявитель

УСТРОЙСТВО ДЛЯ НОРМАЛИЗАЦИИ ВЕКТОРА

РАСПОЗНАВАЕМОГО ИЗОБРАЖЕНИЯ

Известны устройства для нормализации вектора распознаваемого изображения, содержащие квадраторы, сумматор и блок извлечения квадратного корня.

Предложенное устройст1во,в отличие от изве1стных снабженс делительным устройством, подключенным к выходам блока извлечения квадратного корня и источника напряжения предельного значения модуля вектора. ВыхОд делительного устройства соединен с входамll множительных устройств, а,вторые входы множительных устройств — с источниками входных сигналов.

Это позволяет автоматизировать процесс обучения,при ра спознавании образов.

Блок-схема предложенного устройства представлена на чертеже.

Входные сигналы (составляющие текущего гходного векгора) поступа1от на входы к вадраторов 1. Выходные сигналы квадраторов суммируются сумматором 2, представляющим собой омическую схему сло>кения на сопротивлениях. Схама суммирования развязывается От последующих элементов устройства с г1омощью у силителя 8, к,выходу которого подключен блок 4 извлечения квадратного корня.

Выходт1ой сигнал блока из влс1еHèÿ квадратного корня, пропорциональный модул1о текущего входного вектора, подается IIB делительное устрои"тво б. Дел1;тельное устройст1во осуществляет деление модуля предельного воспринимаемого образа, подаваемого с источника б напряжения предельного значения модуля, на модуль вектора, действующего на входе.

Для автоматической нормализации воспринимаемь1х образов (агвтоматической,стабилизации модулей многомерных сигналов) ко всем входам квадраторов подключены мно1кительные устройства 7, которые меняют коэффициент передачи каждой составляющей.

Управление коэффициентами передачи производится сигна;1ом с делительного устройства, выход которого соединен со входами мсножительных устройств.

Предмет изобретения

Устройство для нормализации вектора распознаваемого изобр ажения, содержащее квадраторы, сумматор и блок извлечения

20 квадратного корня, отличающееся тем, что, с целью осуществления автоматизации процесса обучения при ра.спозпавании образов с использованием обучающейся матрицы

Штайнбуха, оно содержит делительное уст25 ройство, подключенное к выходам блока из"лечения квадратного корня и источника напряже11ия продольного значения модуля векI0ðà, а выход делительного устройства соединен с входами м;1ожительных устрой ств, 30 вторые входы ксторых соединены с источниками входных сигналов.
