Реферат

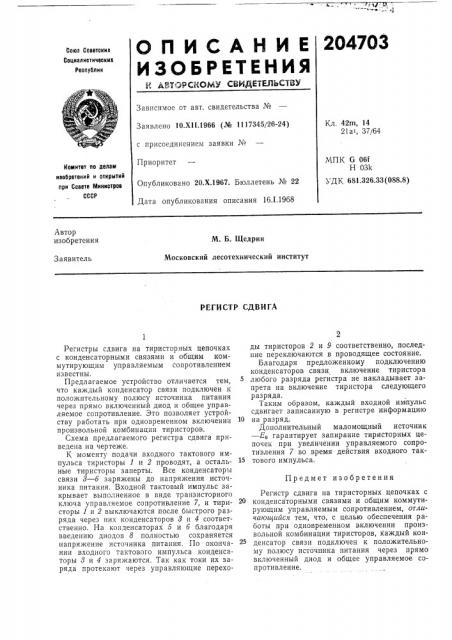

2047ОЗ

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 42m, 14

21ai, 37/64

Заявлено 10.XI1.1966 (№ 1117345/26-24) с присоединением заявки №

Приоритет

МПК 6 06f

Н 03k

УДК 681,326.33 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 20.Х.1967. Бюллетень № 22

Дата опубликования описания 16.1.1968

Автор изобретения

М. Б. Щедрин

Московский лесотехнический институт

Заявитель

РЕГИСТР СДВИГА ды тиристоров 2 и 9 соответственно, последние переключаются в проводящее состояние.

Благодаря предложенному подключению конденсаторов связи включение тиристора любого разряда регистра не накладывает запрета на включение тиристора следующего разряда.

Таким образом, каждый входной импульс сдвигает записанную в регистре информацию

10 на разряд.

Дополнительный маломощный источник — Ео гарантирует запирание тиристорных цепочек при увеличении управляемого сопротивления 7 во время действия входного так15 тового импульса.

Регистр сдвига на тиристорных цепочках с

20 конденсаторными связями и общим коммутирующим управляемым сопротивлением, отличающийся тем, что, с целью обеспечения работы при одновременном включении произвольной комбинации тиристоров, каждый конденсатор связи подключен к положительному полюсу источника питания через прямо включенный диод и общее управляемое сопротивление.

Регистры сдвига на тиристорных цепочках с конденсаторными связями и общим коммутирующим управляемым сопротивлением известны.

Предлагаемое устройство отличается тем, что каждый конденсатор связи подключен к положительному полюсу источника питания через прямо включенный диод и общее управляемое сопротивление. Это позволяет устройству работать при одновременном включении произвольной комбинации тиристоров.

Схема предлагаемого регистра сдвига приведена на чертеже.

К моменту подачи входного тактового импульса тиристоры 1 и 2 проводят, а остальные тиристоры заперты. Все конденсаторы связи 8 — б заряжены до напряжения источника питания. Входной тактовый импульс закрывает выполненное в виде транзисторного ключа управляемое сопротивление 7, и тиристоры 1 и 2 выключаются после быстрого разряда через них конденсаторов 8 и 4 соответственно. На конденсаторах б и б благодаря введению диодов 8 полностью сохраняется напряжение источника питания. По окончании входного тактового импульса конденсаторы 8 и 4 заряжаются. Так как токи их заряда протекают через управляющие перехоПредмет изобретения

204703

Составитель Ю. М, Большов

Редактор Н. А. Джарагетти Техред Л. Я. Бриккер Корректоры: Л. В. Наделяева и И. Л. Кириллова

Заказ 3888/12 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
