Реферат



2047IQ

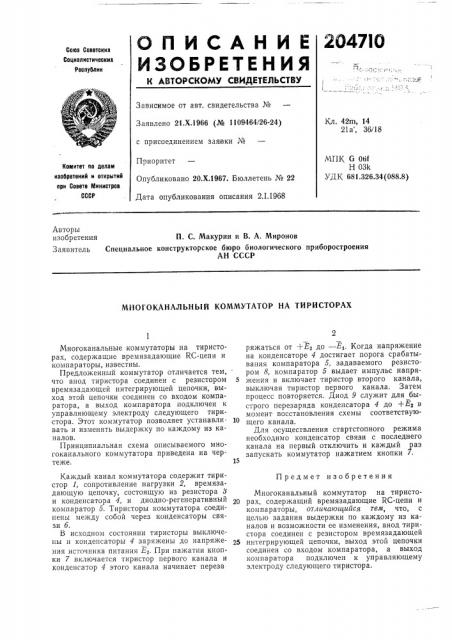

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 21.Х.1966 (№ 1109464/26-24) с присоединением заявки №

Приоритет

Опубликовано 20.Х.1967. Бюллетень № 22

Дата опубликования описания 2.1.1968

Кл. 42m, 14

21 а, 36/18

МПК G 06f

Н 03k

УДК 681.326.34(088.8) Комитет оо делам иаобретений и открытий при Совете Министров

СССР

Авторы изобретения П. С. Макурин и В. А, Миронов

Заявитель Специальное конструкторское бюро биологического приборостроения

AH СССР

МНОГОКАНАЛЬНЫЙ КОММУТАТОР НА ТИРИСТОРАХ

Предмет изобретения

Многоканальные коммутаторы на тиристорах, содержащие времязадающие RC-цепи и компараторы, известны.

Предложенный коммутатор отличается тем, что анод тиристора соединен с резистором 5 времязадающей интегрирующей цепочки, выход этой цепочки соединен со входом компаратора, а выход компаратора подключен к управляющему электроду следующего тиристора. Этот коммутатор позволяет устанавли- 10 вать и изменять выдержку по каждому из каналов.

Принципиальная схема описываемого многоканального коммутатора приведена на чертеже. 15

Каждый канал коммутатора содержит тиристор 1, сопротивление нагрузки 2, времязадающую цепочку, состоящую из резистора 8 и конденсатора 4, и диодно-регенеративный компаратор 5. Тиристоры коммутатора соединены между собой через конденсаторы связи б.

В исходном состоянии тиристоры выключены и конденсаторы 4 заряжены до напряжения источника питания Е2. При нажатии кнопки 7 включается тиристор первого канала и конденсатор 4 этого канала начинает переза ряжаться от +E до — E . Когда напряжение на конденсаторе 4 достигает порога срабатывания компаратора 5, задаваемого резистором 8, компаратор 5 выдает импульс напряжения и включает тиристор второго канала, выключая тиристор первого канала. Затем процесс повторяется. Диод 9 служит для быстрого перезаряда конденсатора 4 до +Еа в момент восстановления схемы соответствующего канала.

Для осуществления стартстопного режима необходимо конденсатор связи с последнего канала на первый отключить и каждый раз запускать коммутатор нажатием кнопки 7.

Многоканальный коммутатор на тиристорах, содержащий времязадающие RC-цепи и компараторы, отличающийся тем, что, с целью задания выдержки по каждому из каналов и возможности ее изменения, анод тиристора соединен с резистором времязадающей интегрирующей цепочки, выход этой цепочки соединен со входом компаратора, а выход компаратора подключен к управляющему электроду следующего тиристора.

204710

Составитель Д. А. Гречинский

Редактор М. М, Жаворонкова Техред P. М. Новикова Корректоры: Г. И. Плешакова и Т. Д. Чуиаева

Заказ 3894/2 Тираж 535 Подписное

Цг!ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
