Реферат



2047IS

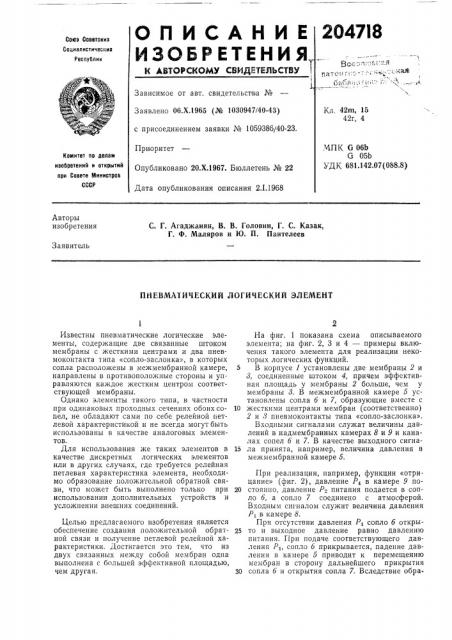

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ к лвтовскомт свидатвльстем 1

Сома Советск õ

Социалистических

Республик

Вс» -":- =" --я

Зависимое от авт. свидетельства №

Заявлено 06.Х.1965 (№ 1030947/40-43) с присоединением заявки № 1059386/40-23.

Приоритет

Опубликовано 20.Х.1967. Бюллетень № 22

Дата опубликования описания 2.1.1968

Кл, 42m, 15

42r, 4

МПК G 06Ь

G 05b ДЕ 681.142.07(088.8) Комитет по делам иаобретеиий и открытий при Совете Мииистрсе

СССР

Авторы изобретения

С. Г. Агаджанян, В. В. Головин, Г. С. Казак, Г. Ф. Маляров и Ю. П. Пантелеев

Заявитель

ПНЕВМАТИЧЕСКИЙ ЛОГИЧЕСКИЙ ЭЛЕМЕНТ

Известны пневматические логические элементы, содержащие две связанные штоком мембраны с жесткими центрами и два пневмоконтакта типа «сопло-заслонка>, в которых

c0IIJ12 pBclloJIoAceHbl B i>1eжмеморанной камере, направлены в противоположные стороны и управляются каждое жестким центром соответствующей мембраны.

Однако элементы такого типа, в частности при одинаковых проходных сечениях обоих сопел, не обладают сами по себе релейной петлевой характеристикой и не всегда могут быть использованы в качестве аналоговых элементов.

Для использования же таких элементов в качестве дискретных логических элементов или в других случаях, где требуется релейная петлевая характеристика элемента, необходимо образование положительной обратной связи, что может быть выполнено только при использовании дополнительных устройств и усложнении внешних соединений.

Целью предлагаемого изобретения является обеспечение создания положительной обратной связи и получение петлевой релейной характеристики. Достигается это тем, что из двух связанных между собой мембран одна выполнена с большей эффективной площадью, чем другая, На фиг. 1 показана схема описываемого элемента; на фиг. 2, 3 и 4 — примеры включения такого элемента для реализации некоторых логических функций.

5 В корпусе 1 установлены две мембраны 2 и

8, соединенные штоком 4, причем эффективная площадь у мембраны 2 больше, чем у мембраны 8. B межмембранной камере 5 установлены сопла б и 7, образующие вместе с

10 жесткими центрами мембран (соответственно)

2 и 3 пневмоконтакты типа «сопло-заслонка».

Входными сигналами служат величины давлений в надмембранных камерах 8 и 9 и каналах сопел 6 и 7. В качестве выходного сигна15 ла принята, например, величина давления в межмембранной камере 5.

При реализации, например, функции «отри. цание» (фиг. 2), давление Р4 в камере 9 по20 стоянно, давление Рс питания подается в сопло б, а сопло 7 соединено с атмосферой.

Входным сигналом служит величина давления

Р, в камере 8.

При отсутствии давления Р, сопло б откры25 то и выходное давление равно давлению питания. При подаче соответствующего давления Р1, сопло 6 прикрывается, падение давления в камере 5 приводит к перемещению мембран в сторону дальнейшего прикрытия

30 сопла 6 и открытия сопла 7. Вследствие обраПредмет изобретения

Рл

У 7

Фаа 2

У 4 фиг 1

b .9 ю

РЯ+фФ РР Р

Фиг.,т

Составитель В. Зорин

Редактор А. Шиллер Техред P. М. Новикова Корректоры: Г. И. Плешакова и T. Д. Чунаева

Заказ 3894/4 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Lletn ð, пр. Серова, д. 4

Типография, пр. Сапунова, 2 зования тем самым положительной обратной связи сопло б резко закрывается.

При реализации, например, функции Р= РтРв (фиг. 3), входными сигналами служат давления в камере 9 и канале сопла б, а давление в камере 8 постоянно. При реализации, например, функции P = (Р,+Р4)Р,-+-Р,Р,Р, (фиг. 4), входными сигналами служат давления в камерах 8 и 9 и каналах сопел б и 7.

Усилие подпора может быть получено как подачей в одну из камер 8 или 9 постоянного давления воздуха, так и установкой в одной из этих камер пружины 10, обладающей относительно малым изменением жесткости при перемещениях мембранного блока.

Пневматический логический элемент, содержащий две связанные штоком мембраны с

5 жесткими центрами и два пневмоконтакта типа «сопла-заслонка» с соплами, расположенными в межмембранной камере, направленными в противоположные стороны и управляемыми каждое жестким центром соответствую10 щей мембраны, отличающийся тем, что, с целью создания положительной обратной связи и ооеспечения петлевой релейной характеристики, одна из указанных мембран выполнена с большей эффективной площадью, чем

15 другая.
