Реферат



¹ 20476

Класс 67а, 8

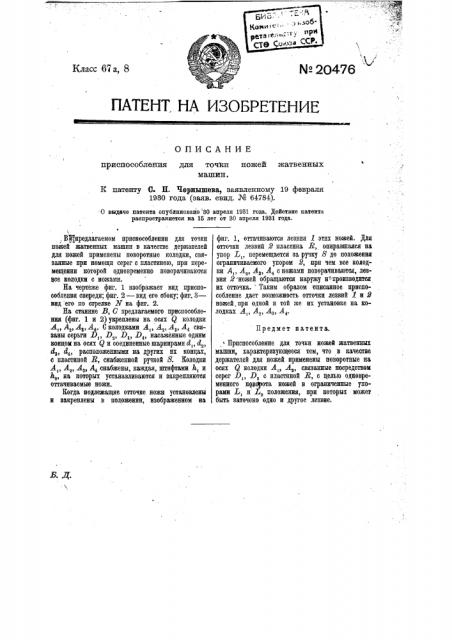

ПАТЕНТ. НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для точ1си ножей жатвенных машин.

К патенту С. П. Чернышева, заявленному 19 февраля

1930 года (заяв. свид. № 64?84). 0 выдаче патента опубликовано I30 апреля 1981 года. Действие патента распространяется на 15 лет от 80 апреля 1931 года.

Предмет патента.

ВЦпредлагаемом приспособлении для точки ножей жатвенных машин в качестве держателей для ножей првменены поворотные колодки, связанные при помощи серег с пластиною, при перемещении которой одновременно поворачиваются все колодки с ножами.

На чертеже фиг. 1 изображает вид приспособления спереди; фиг. 2 †в его сбоку; фиг. 8— вид его по стрелке N иа фиг. 2.

На станине В, С предлагаемого приспособления (фиг. 1 и 2) укреплены на осях Q колодки

Я„, А„А„А,. С колодками А„А„А„А, связайы серьги Ю„Л„Ю„Л„насаженные одним концом на осях Q и соединенные шарнирами d„d„

И„п4, расположенными на других их концах, с пластиной Л, снабженной ручкой S. Колодки

А„А„А„А4 снабжены, каждая, штифтами h, и

Ь„на которых устанавливаются и закрепляются оттачиваемые ножи.

Когда подлежащие отточке ножи установлены и закреплены в поцожении, изображенном иа фиг. 1, оттачиваются лезвия 1 этих ножей. Для отточки лезвий 2 пластина Л, опиравшаяся на упор Х„перемещается за ручку 8 до положения ограничиваемого упором 2, при чем все колодки А„ А„ А„ А4 с ножами поворачиваются, лезвия 2 ножей обращаются наружу и производится их отточка. Таким образом вписанное приспособление дает возможность отточки лезвий 1 и 2 ножей.при одной и той же их установке на колодках А„А„А„, A,.

° Приспособление для точки ножей жатвенных машин, характеризующееся тем, что в качестве держателей для ножей применены поворотные на осях Q колодки А„А„связанные посредством серег Ю„Л, с пластиной Л, с целью одновременного поворота ножей в ограниченные упорами L, и Х, положения, при которых может быть заточено одно и другое лезвие.

Н патенту С. П. Чернышева ¹ 20476

Тип. Ридрогр. Упр. Управл. В.-М. Сил РККА. Ленинград, здание Гл. Адмиралтейства.
