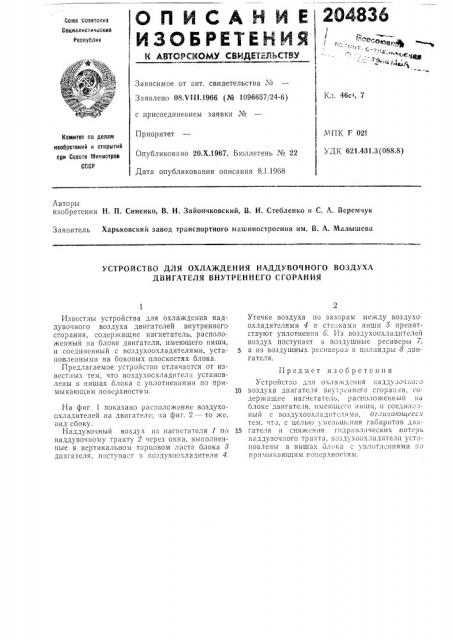

О П И С Л Я И Е! 2О4836 ,. И ЗОБ РЕТЕй ЙЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ "":;:, """ иау

Gaea Советских

Социалистических

Республик

Зависимое От авт. свидетельства J¹

Заявлено 08.У 111.1966 (№ 1096657/24-6) с присоединением заявки №

Кл. 46с, 7

МПК Г 02f

УД1 621.431.3(088.8) Приоритет

Комитет по делам иаооретений и открытий при Совете (т(инистрое

ИСР

Опубликовано 20.ХЛ1967. Бюллетень № 22

Дата опубликования описания 8.1.1968

Авторы изобретения H. П. Синенко, В. H. Зайончковский, В. И. Стебленко и С. A. Веремчук

Заявитель Харьковский завод транспортного машиностроения им. В. А. Малышева

УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ НАДДУВОЧНОГО ВОЗДУХА

ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

Известны устройства для охлаждсния наддувочного воздуха двигателей внутреннего сгорания, содер>кащие натнетатель, расположенный на блоке двигателя, имеющего ниши, и соединенный с воздухоохладителями, установленными на боковых плоскостях блока.

Предлагаемое устройство отличается от известных тем, что воздухосхладител(1 установлены в нишах блока с уплотнениями по примыкающим поверхностям.

На фиг. 1 показано располс>кение воздухоохладителей на двигателе; .(а фиг. 2 — то же, вид сбоку.

Наддувочный воздух из нагцстателя 1 по наддувочному тракту 2 через окна, выполненные в вертикальном торцовом листе блока 8 двигателя, поступает в воздухоохладители 4, Утечке воздуха по зазорам между воздухо.

Охладителями 4 H сте((ках(1(HHIIIIi 5 (lpp(15(Tствуют уплотнения 6. Из воздухоохладителей воздух поступает в воздушные ресиверы 7, 5 а из воздушных респвсроз в ццлнндры 8 двигателя.

Г1редв(ет изобретения

Устройство д оя oxJI ÿ>(iä :I(èÿ падд1 воч(10 О

10 ьоздуха двигателя внутрсннего сгорания, содержащее нагнетатель, расположенный !(a блоке двигателя, имеющего ниши, и соединенный с Воздухоох ч ад11тсляхIи, Ог 111 Io/Ои с ccя тем, что, с целью уме«ьшсния габаритов дв:.115 гателя и снижения гпдравл:.(ческих потерь паддувочного тракта, воздухоохладптелп уcT;Iновлепы в нишах блока с уплотнениями:10

1(PH.;(Ь(КаГОЩИi3 (11013iODХ}3огтях(204836

Фиг.2

Составитель В. Махов

Редактор П. А. Вербова Техред А. A. Камышникова Корректоры: Г. И. Плешакова и И. Л. Кириллова

Заказ 4212/18 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
