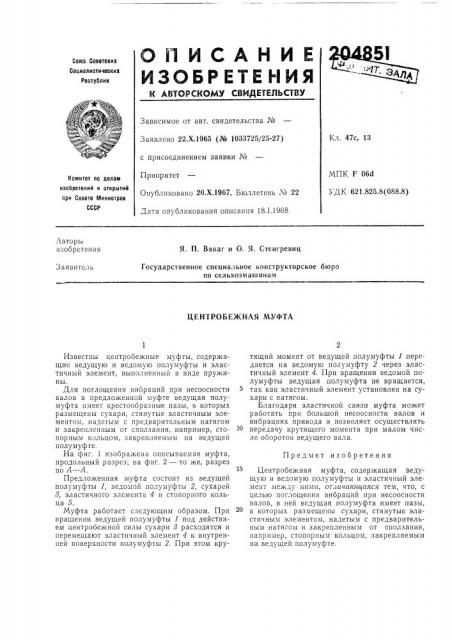

Центробежная муфта
Иллюстрации
Реферат
Сок2з Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Ел. 47с, 13
Заявлено 22.Х.1965 (¹ 1033725/25-27) с присоединением заявки №
Приоритет
Опубликовано 20.Х,1967. Бюллетень ¹ 22
Дата опубликования описания 18.1.19б8
МПК F 06d
УДК 621.825.8(088.8) Комитет по делан изобретений и открытий при Совете Министров
СССР
Лвторь2 изобретения
Я. П. Ванаг и О. 3. Стенгревиц
Государственное специальное конструкторское бюро по сельхозмашинам
Заявитель
ЦЕНТРОБЕ)КРАЯ МУФТА тящий момент от ведущей полумуфты 1 передается на ведомую полумуфту 2 через эластичный элемент 4. При вращении ведомой полумуфты ведущая полумуфта не вращается, так как эластичный элемент установлен на сухари с натягом.
Благодаря эластичной связи муфта может работать при большой несоосности валов и вибрациях привода и позволяет осуществлять передачу крутящего момента при малом числе оборотов ведущего вала.
Центробежная муфта, содержащая ведущую и ведомую полумуфты и эластичный элемент между ними, отличающаяся тем, что, с целью поглощения вибраций при несоосностн валов, в ней ведущая полумуфта имеет пазы, в которых размещены сухари, стянутые эластичным элементом, надетым с предварительным натягом и закрепленным от сползания, например, стопорным кольцом, закрепляемым на ведущей полумуфте.
Известны центробежные муфты, содержащие ведущую и ведомую полумуфты и эластичный элемент, выполненный в виде пружины.
Для поглощения вибраций при несоосности валов B предложенной муфте ведущая полумуфта имеет крестообразные пазы, в которых размещены сухари, стянутые эластичным элементом, надетым с предварительным натягом и закрепленным от сползания, например, стопорным кольцом, закрепляемым HB ведущей полуму фте.
На фиг. 1 изображена описываемая муфта, продольный разрез; па фиг. 2 — то же, разрез по Л вЂ” Л.
Предложенная муфта состоит из ведущей полумуфты 1, ведомой полумуфты 2, сухарей
8, эластичного элемента 4 и cTOIIopIIQI 0 кольца 5.
Муфта работает следующим образом. При вращении ведущей полумуфты 1 под действием центробежной силы сухари 8 расходятся и перемещают эластичный элемент 4 к внутренней поверхности полумуфты 2. При этом круПредмет изобретения
204851
Фиг.1
