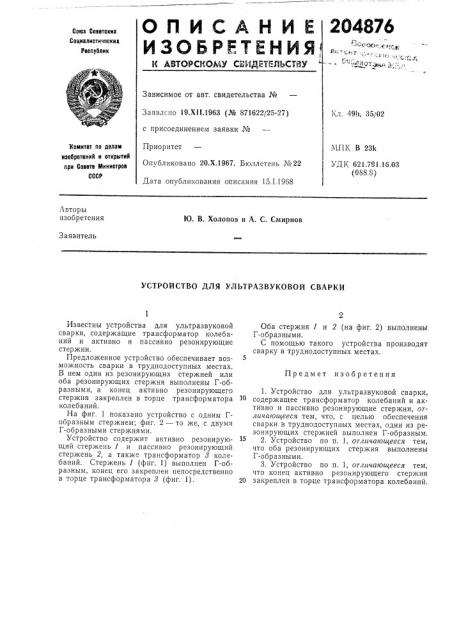

Согоз Соввтскил

Социзлистическил

Республик

Зависимое от авт. свидетельства №

Заявлсно 19.Х11.1963 (№ 871622/25-27) с присоединением заявки №

Приоритет

Опубликовано 20.Х.1967. Бюллетень ¹22

Дата опубликования описания 15.1.1968

Кл. 49h, 35/02

МПК В 23k комитет по делам изобретеииЯ и открытиЯ при Совете Министров

СССР

УДК 621,791.16,03 (0S8.8) Авторы изобретения

Ю. В. Холопов и A. С. Смирнов

3 аявитель

УСТРОЙСТВО ДЛЯ УЛЬТРАЗВУКОВОЙ СВАРКИ

Оба стержня 1 и 2 (на фиг. 2) выполнень1

Г-образными.

С помощью такого устройства производят сварку в труднодоступных местах.

1. Устройство для ультразвуковой сварки, содержащее трансформатор колебаний и активно и пассивно резонирующие стержни, отличающееся тем, что, с целью обеспечения сварки в труднодоступных местах, один из резонирующих стержней выполнен Г-образным.

2. Устройство по п. 1, отличающееся тем, что оба резонирующих стержня выполнены

Г-образными.

3. Устройство по п. 1, отгичающееся тем, что конец активно резонирующего стержня

20 закреплен в торце трансформатора колебаний, Известны устройства для ультразвуковой сварки, содержащие трансформатор колебаний и активно и пассивно резонирующие стержни.

Предложенное устройство обеспечивает возможность сварки в труднодоступных местах.

В нем один из резонирующих стержней или оба резонирующих стержня выполнены Г-образными, а конец активно резонирующего стержня закреплен в торце трансформатора колебаний.

На фиг. 1 показано устройство с одним Гобразным стержнем; фиг. 2 — то же, с двумя

Г-образными стержнями.

Устройство содержит активно резонирующий стержень 1 и пассивно резонирующий стержень 2, а также трансформатор 8 колебаний. Стержень 1 (фиг. 1) выполнен Г-образным, конец его закреплен непосредственно в торце трансформатора 8 (фиг. 1).

Предмет изобретения

204876

< г.2

Заказ 4204)12 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель Т. 0лесова

Редактор Т. В, Данилова Техред Л. Я. Бриккер

Корректоры: А, П. Татариицева и В. В. Крылова
