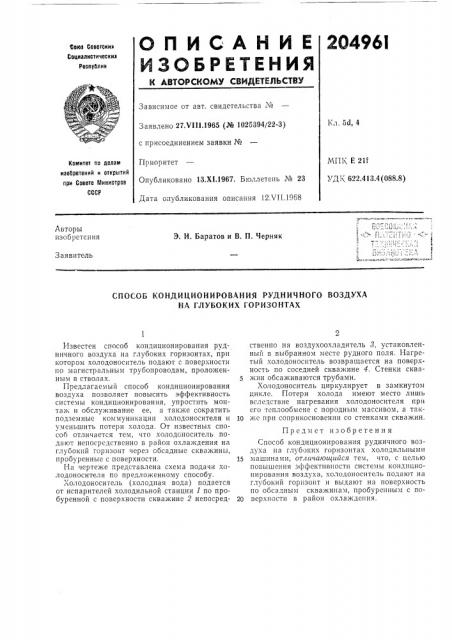

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2О496!

Coes Советскик

Социалистическик

Республик

Зависимое от авт. свидетельства NКл. 50,4

Заявлено 27.V111.1965 (№ 1025394/22-3) с присоединением заявки №

Приоритет

Опубликовано 13.XI.1967. Бюллетень № 23

Дата опубликования описания 12.VlI.1968

МПЕ, Е 2И

УД1, 622.413.4 (088.8) Комитет оо делам иаобретений и открытий ори Совете Министров

СССР

Авторы изобретения

Э. И. Баратов и В. П, Черняк

Заявитель

СПОСОБ КОНДИЦИОНИРОВАНИЯ РУДНИЧНОГО ВОЗДУХА

НА ГЛУБОКИХ ГОРИЗОНТАХ

Известен спосоо кондиционирования рудничного воздуха на глубоких горизонтах, при котором холодоноситель подают с поверхности по магистральным трубопроводам, пролоукенным в стволах.

Предлагаемый способ кондиционирования воздуха позволяет повысить эффективность системы кондиционирования, упростить монтаж и обслуживание ее, а также сократить подземные коммуникации холодоносителя и уменьшить потери холода. От известных способ отличается тем, что холодоноситель подают непосредственно в район охлаждения на глубокий горизонт через обсадные скважины, пробуренные с поверхности.

На чертеже представлена схема подачи холодоносителя по предложенному способу.

Холодоноситель (холодная вода) подается от испарителей холодильной станции 1 по пробуренной с поверхности скважине 2 непосредственно на воздухоохладитель 8, установленньш в выбранном месте рудного поля. Нагретый холодоноситель возвращается на поверхность по соседней скважине 4. Стенки сква5 жин обсаживаются трубами.

Холодоноситель циркулирует в замкнутом цикле. Потери холода имеют место лишь вследствие нагревания холодоносителя при его теплообмене с породным массивом, а так10 жс при соприкосновении со стенками скважин.

Предмет изобретения

Способ кондиционирования рудничного воздуха на глубоких горизонтах холодильными

1S машинами, отличающийся тем, что, с целью повышения эффективности системы кондиционирования воздуха, холодоиоситель подают на глубокий горизонт и выдают на поверхность по обсадным скважинам, пробуренным с по20 верхиости в район охлаждения.
