Способ фазового управления управляемымивентилями
Иллюстрации
Реферат
205129

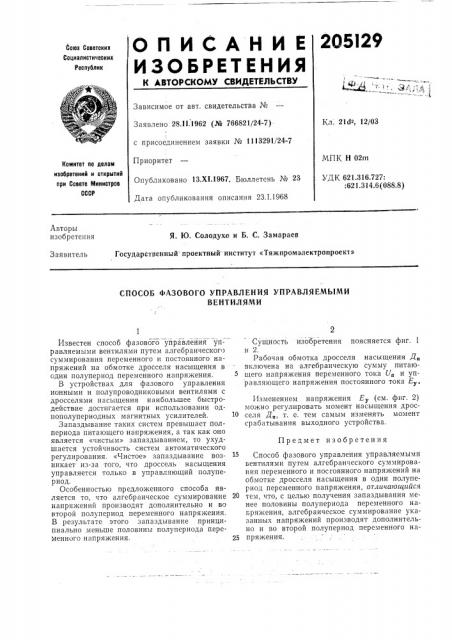

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 28.11.1962 (№ 766821/24-7) с присоединением заявки № 1113291/24-7
Приоритет
Опубликовано 13.Х!.1967. Бюллетень № 23
Дата опуоликования описания 23.1.1968
Кл. 21d2, 12/03
МПК Н 02m
УДК 621.316.727:
:621.314.6 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Я. Ю. Солодухо и Б. С. Замараев
Государственный проектный- институт «Тяжпромэлектропроект»
Заявитель
СПОСОБ ФАЗОВОГО УПРАВЛЕНИЯ УПРАВЛЯЕМЫМИ
ВЕНТИЛЯМИ
Предмет изобретения
Известен способ фазового управления yriравляемыми вентилями путем алгебраического суммирования переменного и постоянного напряжений на обмотке дросселя насыщения в один полупериод переменного напряжения.
В устройствах для фазового управления ионными и полупроводниковыми вентилями с дросселями насыщения наибольшее быстродействие достигается при использовании одпополупериодных магнитных усилителей.
Запаздывание таких систем превышает полпериода питающего напряжения, а так как оно является «чистым» запаздыванием, то ухудшается устойчивость систем автоматического регулирования. «Чистое» запаздывание возникает из-за того, что дроссель насыщения управляется только в управляющий полупер иод.
Особенностью предложенного способа является то, что алгебраическое суммирование напряжений производят дополнительно и во второй полупериод переменного напряжения.
В результате этого запаздывание принципиально меньше половины полупериода переменного напряжения.
Сущность изобретения поясняется фиг. 1 и 2.
Рабочая обмотка дросселя насыщения Д„ включена на алгебраическую сумму питающего напряжения переменного тока Ь „и управляющего напряжения постоянного тока Еу.
Изменением напряжения Е, (см. фиг. 2) можно регулировать момент насыщения дросселя Д„, т. е. тем самым изменять момент срабатывания выходного устройства.
Способ фазового управления управляемымн вентилями путем алгебраического суммирования переменного и посгоянного напряжений на обмотке дросселя насыщения в один полупериод переменного напряжения, отличающийся
2о тем, что, с целью получения запаздывания менее половины полупериода переменного напряжения, алгебраическое суммирование указанных напряжений производят дополнительно и во второй полупериод переменного на25 пряжения
205129
Фиг (Фиг 2
Заказ 4235/9 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий IlpH Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунсва, 2
Составитель Г. Бейдер
Редактор И. С. Грузова Техред Л. Я. Бриккер
Корректоры: Н. И, Быстрова и В. Г. Ионова
