Сцинтилляционный датчик
Иллюстрации
Реферат

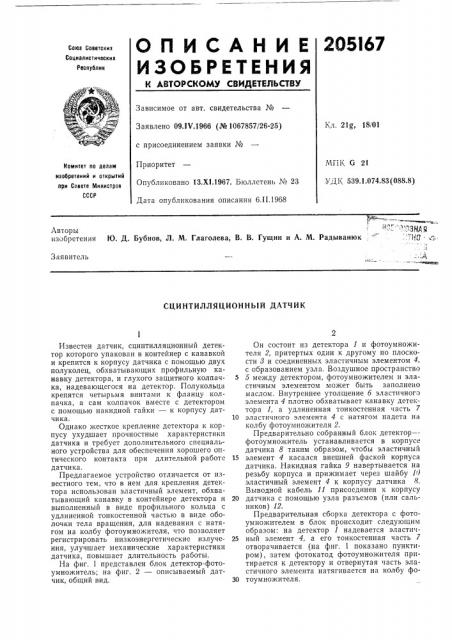

ОПИСАHИE 2О5!67
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетскиз
Социалистическик
P6cll76 .
Зависимое от авт. свидетельства №
Заявлено 09.IV.1966 (№ 1067857/26-25) с присоединением заявки №
Приоритет
Опубликовано 13.XI.1967. Бюллетень ¹ 23
Дата опубликования описания 6.II.1968
Кл, 21g, 18i01
Mi il(б 21
УДК 539.1.074.83 (088.8) Комитет по делам изооретеиий и открытий при Совете Министров
СССР
" !," =;.;1311Р q
Ю. Д. Бубнов, Л. М. Глаголева, В. В. Гущин и А. М. Радыванюк:" ., 1Щ . „-:;.
Авторы изобретения
Заявитель
СЦИНТИЛЛЯЦИОННЫЙ ДАТЧИК
Известен датчик, сцинтилляционный детектор которого упакован в контейнер с канавкой и крепится к корпусу датчика с помощью двух полуколец, обхватывающих профильную канавку детектора, и глухого защитного колпач- 5 ка, надевающегося на детектор. Полукольца крепятся четырьмя винтами к фланцу колпачка, а сам колпачок вместе с детектором с помощью накидной гайки — к корпусу датчика. 10
Однако жесткое крепление детектора к корпусу ухудшает прочностные характеристики датчика и требует дополнительного специального устройства для обеспечения хорошего оптического контакта при длительной работе 15 датчика.
Предлагаемое устройство отличается от известного тем, что в нем для крепления детектора использован эластичный элемент, обхватывающий канавку в контейнере детектора и 20 выполненный в виде профильного кольца с удлиненной тонкостенной частью в виде оболочки тела вращения, для надевания с натягом на колбу фотоумножителя, что позволяет регистрировать низкоэнергетические излуче- 25 ния, улучшает механические характеристики датчика, повышает длительность работы.
На фиг. 1 представлен блок детектор-фотоумножитель; на фиг. 2 — описываемый датчик, общий вид. 30
Он состоит из детектора 1 и фотоумножителя 2, притертых один к другому по плоскости 8 и соединенных эластичным элементом 4, с образованием узла. Воздушное пространство
5 между детектором, фотоумножителем и эластичным элементом может быть заполнено маслом. Внутреннее утолщение 6 эластичного элемента 4 плотно обхватывает канавку детектора 1, а удлиненная тонкостенная часть 7 эластичного элемента 4 с натягом надета на колбу фотоумножителя 2.
Предварительно собранный блок детектор —фотоумножитель устанавливается в корпусе датчика 8 таким образом, чтобы эластичный элемент 4 касался внешней фаской корпуса датчика. Накидная гайка 9 навертывается на резьбу корпуса и прижимает через шайбу 1 ) эластичный элемент 4 к корпусу датчика 8.
Выводной кабель 11 присоединен к корпусу датчика с помощью узла разъемов (или сальников) 12.
Предварительная сборка детектора с фотоумножителем в блок происходит следующим образом: на детектор 1 надевается эластичный элемент 4, а его тонкостенная часть 7 отворачивается (на фиг. 1 показано пунктиром), затем фотокатод фотоумножителя притирается к детектору и отвернутая часть эластичного элемента натягивается на колбу фотоумножителя.
205167
Предмет изобретения
2 Ю
Составитель T. Орешкина
Редактор Н. Джарагетти Текред Л. Я. Бриккер Корректоры: Л. В. Наделяев» и В. Г. Ионова,Зака<з ., 4245/2 Чираж 535 Подписное
ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Сцинтилляционный датчик, содержащий фотоумножитель, корпус, детектор в контейнере, средство для крепления детектора к корпусу датчика, отличающийся тем, что, с целью упрощения сборки датчика с обеспечением герметичности и светозащиты, средство для крепления детектора к корпусу датчика выполнено в виде эластичного элемента, соединяющего детектор и фотоумножитель в самостоятелоный блок и представляет собой профильное кольцо с фаской на внешней цилиндрической поверхности для установки в корпус датчика, с внутренним кольцевым выступом, обхватывающим канавку контейнера детектора, и удлиненной тонкостенной частью в виде оболочки тела вращения для надевания с натягом на колбу фотоумножителя, 10
