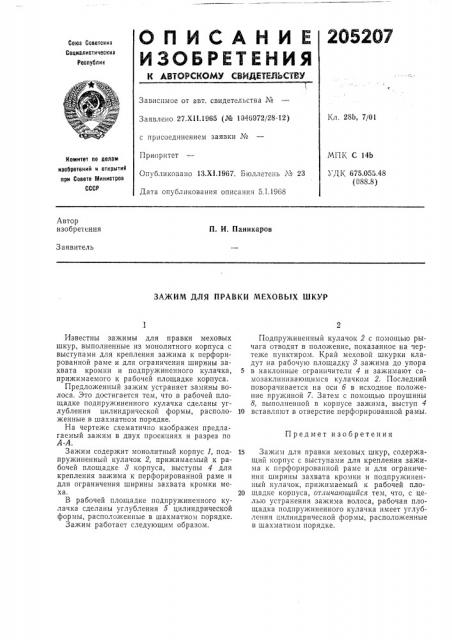

Реферат



2О52ОУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 27.Х11.1965 (№ 1046972/28-12) с присоединением заявки №

Приоритет

Опубликовано 13.XII.1967. Бюллетень № 23

Дата опубликования описания 5.1,1968

Кл. 28Ь, 7/01

1ЧПК С 14b

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 675,055.48 (088.8) Автор изобретения

П. И. Паиикаров

Заявитель

ЗАЖИМ ДЛЯ ПРАВКИ МЕХОВЫХ ШКУР

Известны зажимы для правки меховых шкур, выполненные из монолитного корпуса с выступами для крепления зажима к перфорированной раме и для ограничения ширины захвата кромки и подпружиненного кулачка, прижимаемого к рабочей площадке корпуса.

Предложенный зажим устраняет замины волоса. Зто достигается тем, что в рабочей площадке подпружиненного кулачка сделаны углубления цилиндрической формы, расположенные в шахматном порядке.

На чертеже схематично изображен предлагаемый зажим в двух проекциях и разрез по

А-А, Зажим содержит монолитный корпус 1, подпружиненный кулачок 2, прижимаемый к рабочей площадке 8 корпуса, выступы 4 для крепления зажима к перфорированной раме и для ограничения ширины захвата кромки меха.

В рабочей площадке подпружиненного кулачка сделаны углубления 5 цилиндрической формы, расположенные в шахматном порядке.

Зажим работает следующим образом.

Подпружиненный кулачок 2 с помощью рычага отводят в положение, показанное на чертеже пунктиром. Край меховой шкурки кладут на рабочую площадку 8 зажима до упора

5 в наклонные ограничители 4 и зажимают самозаклинивающимся кулачком 2. Последний поворачивается на оси б в исходное положение пружиной 7. Затем с помощью проушины

8, выполненной B корпусе зажима, выступ 4

10 вставляют в отверстие перфорированной рамы, Предмет изобретения

15 Зажим для правки меховых шкур, содержащий корпус с выступами для крепления зажима к перфорированной раме и для ограничения ширины захвата кромки и подпружиненный кулачок, прижимаемый к рабочей пло20 щадке корпуса, отличающийся тем, что, с целью устранения зажима волоса, рабочая площадка подпружиненного кулачка имеет углубления цилиндрической формы, расположенные в шахматном порядке.
