Реферат

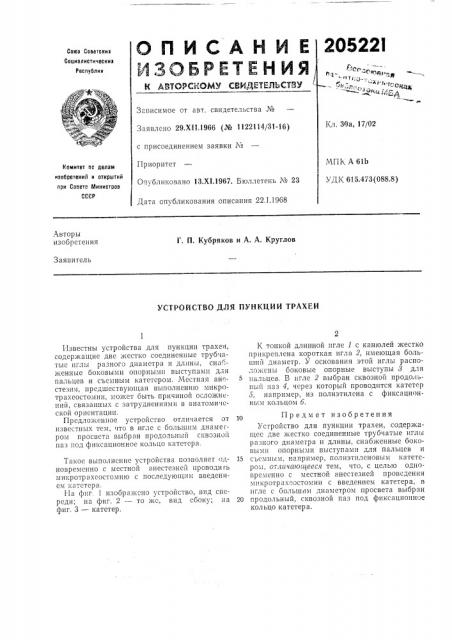

2O522t

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВНДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 30а, 17/02

Заявлено 29.Х11.1966 (№ 1122114/31-16) с присоединением заявки №

Приоритет

Огг бликовано 13.Х1.1967. Бюллетень ¹ 23

МПК A 614

УДК 615.473(088.8) Комитет пс делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 22.1.1968

Авторы изобретения

Г. П. Кубряков и А. A. Круглов

Заявитель

УСТРОЙСТВО ДЛЯ ПУНКЦИИ ТРАХЕИ

Известны устройства для пункции трахеи, содержащие две жестко соединенные трубчатые иглы разного диаметра и длины, снабженные боковыми опорными выступами для пальцев и съемным катетсром. Местная анестезия, предшествующая выполнению микротрахеостомии, может быть причиной осложнений, связанных с затруднениями в анатомической ориентации.

Прсдложетшое устройство отличается от известных тем, что в игле с большим диаметром просвета выбран продольнь1й сквозной паз под фиксационное кольцо катетсра.

Такое выполнение устройства позволяет одновременно с местной анестезией проводи гь микротрахсостомию с последующим введением

На фиr. 1 изображено устройство, внд спереди; на фиг. 2 — то жс, вид сбоку; на фиг. 3 — катетер.

К тонкой длинной игле 1 с канюлей жестко прикреплена короткая игла 2, имеющая больший диаметр. У основания этой иглы расположены боковые опорные выступы 8 для пальцев. Б игле 2 выбран сквозной продольный паз 4, через который проводится катетер

5, например, из полиэтилена с фиксационным кольцом б.

Пр едм ет изобретения

Устройство для пункции трахеи, содержащее две жестко соединенные трубчатые иглы разного диаметра и длины, снабженные боковымп опорными выступами для пальцев и

15 съемным, например, полиэтиленовым катетером, отличающееся тем, что, с целью одновременно с местной анестезией проведения и кротрахсостомии с введением катетера, в игле с большим диаметром просвета выбран

20 продольный, сквозной паз под фиксационное кольцо катетера.

205221

Я
