Способ получения смазочного масла

Способ получения смазочного масла

Иллюстрации

Показать все

Реферат

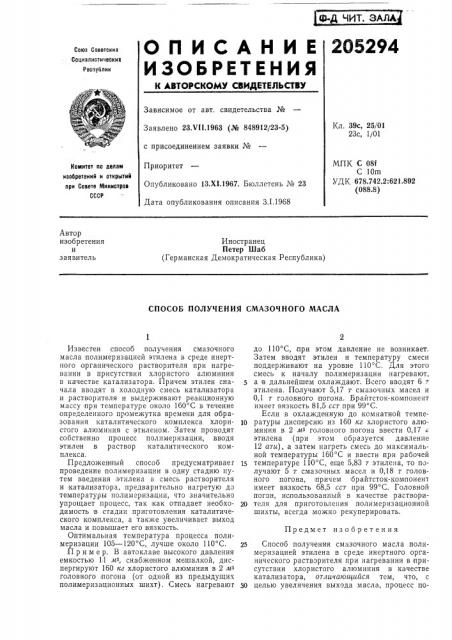

О П И С А Н И Е 2О5294

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23Х11.1963 (№ 848912/23-5) с присоединением заявки №

Приоритет

Опубликовано 13.XI.1967. Бюллетень № 23

Дата опубликования описания 3.1.1968

Кл. 39с, 25/01

23с, 1/01

МПК С 08f

С 10m

УДК 678.742.2:621.892 (088.8) Комитет по делам изобретеиии и открытий при Совете Министров

СССР

Автор изобретения и заявитель

Иностранец

Петер Шаб (Германская Демократическая Республика) СПОСОБ ПОЛУЧЕНИЯ СМАЗОЧНОГО МАСЛА

Предмет изобретения

Известен способ получения смазочного масла полимеризацией этилена в среде инертного органического растворителя при нагревании в присутствии хлористого алюминия в качестве катализатора. Причем этилен сначала вводят в холодную смесь катализатора и растворителя и выдерживают реакционную массу при температуре около 160 С в течение определенного промежутка времени для образования каталитического комплекса хлористого алюминия с этиленом. Затем проводят собственно процесс пол и мер изации, вводя этилен в раствор каталитического комплекса, Предложенный способ предусматриваег проведение полимеризации в одну стадию путем введения этилена в смесь растворителя и катализатора, предварительно нагретую до температуры полимеризации, что значительно упрощает процесс, так как отпадает необходимость в стадии .приготовления каталитического комплекса, а также увеличивает выход масла и повышает его вязкость.

Оптимальная температура процесса полимеризации 105 — 120 С, лучше около 110 С, Пример. В автоклаве высокого давления емкостью 11 мз, снабженном мешалкой, диспергируют 160 кг хлористого алюминия в 2 мз головного погона (0T одной из предыдущих полимеризационных шихт), Смесь нагревают до 110 С, при этом давление не возникает, Затем вводят этилен и температуру смеси поддерживают на уровне 110 С. Для этого смесь к началу полимеризации нагревают, а в дальнейшем охлаждают. Всего вводят 6 т этилена, Получают 5,17 т смазочных масел и

0,1 т головного погона. Брайтсток-компонент имеет вязкость 81,5 сст при 99 С.

Если в охлажденную до комнатной темпе10 ратуры дисперсию из 160 кг хлористого алюминия в 2 мз головного погона ввести 0,17 г этилена (при этом образуется давление

12 ати), а затем нагреть смесь до максимальной температуры 160 С и ввести при рабочей

15 температуре 110 С, еще 5,83 т этилена, то получают 5 т смазочных масел и 0,18 т головного погона, причем брайтсток-компонент имеет вязкость 68,5 сст при 99 С. Головной погон, использованный в качестве раствори20 теля для приготовления полимеризационной шихты, всегда можно рекуперировать.

2s Способ получения смазочного масла полимеризацией этилена в среде инертного органического растворителя при нагревании в присутствии хлористого алюминия в качестве катализатора, отличающийся тем, что, с

30 целью увеличения выхода масла, процесс по205294

Составитель В. Б. Филимонов

Редактор Л. Г. Герасимова Техред А. А. Камышникова Корректоры: Г. И. Плешакова и А. П. Татаринцева

Заказ 4200/16 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2 лимеризации проводят путем введения этилена в смесь растворителя и катализатора,:предварительно нагретую до температуры полимеризации.
