Сплав па оспове магния

Сплав па оспове магния

Иллюстрации

Показать все

Реферат

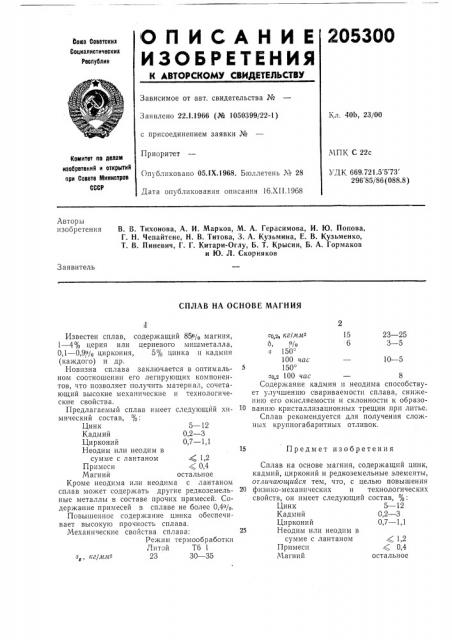

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

205300

Вова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22 1.1966 (№ 1050399/22-1) с присоединением заявки №

Кл. 40Ь, 23/00

Приоритет

МПК С 22с

Комитет по делам иаобретеиий и открытий при Совете Мииистрсв

СССР

УДК 669.721.5 5 73

296 85j86 (088.8) Опубликовано 05.!Х.1968. Бюллетень М 28

Дата опубликования описания 16.XII.1968

Авторы изобретения

В. В. Тихонова, А. И. Марков, M А. Герасимова, И. Ю. Попова, Г. H. Чепайтене, Н. В, Титова, 3. А. Кузьмина, Е. В. Кузьменко, T. В. Пиневич, Г. Г. Китари-Оглу, Б. T. Крысин, Б. А. Гормаков и Ю. Л. Скорняков

Заявитель

СПЛАВ НА ОСНОВЕ МАГНИЯ

23 — 25

3 — 5

Предмет изобретения

15 (1,2

0,4 остальное

56, кг/ммс

Известен сплав, содержащий 85% магния, 1 — 4% церия или цериевого мишметалла, 0,1 — 0,9% циркония, 5% цинка и кадмия (каждого) и др.

Новизна сплава заключается в оптимальном соотношении его легирующих компонентов, что позволяет получить материал, сочетающий высокие механические и технологические свойства.

Предлагаемый сплав имеет следующий химический состав, Цинк 5 — 12

Кадмий 0,2 — 3

Цирконий 0,7 — 1,1

Неодим или неодим в сумме с лантаном -(1,2

Примеси (0,4

Магний остальное

Кроме неодима или неодима с лантаном сплав может содержать другие редкоземельные металлы в составе прочих примесей. Содержание примесей в сплаве не более 0,4%.

Повышенное содержание цинка обеспечивает высокую прочность сплава.

Механические свойства сплава:

Режим термообработки

Литой Т6 1

23 30 — 35 ао 2, кгlмма б, %

100 час — 10 — 5

5 150 î,2 100 час 8

Содержание кадмия и неодима способствует улучшению свариваемости сплава, снижению его окисляемости и склонности к образо10 ванию кристаллизационных трещин при литье.

Сплав рекомендуется для получения сложных крупногабаритных отливок, Сплав на основе магния, содержащий цинк, кадмий, цирконий и редкоземельные элементы, отличающийся тем, что, с целью повышения

20 физико-механических и технологических свойств, он имеет следующий состав, Цинк 5 — 12

Кадмий 0,2 — 3

Цирконий 0,7 в 1,1

Неодим или неодпм в сумме с лантаном

Примеси

Магний
