Реферат

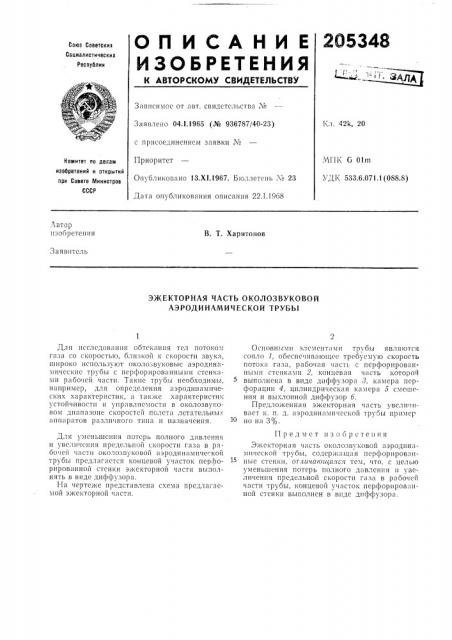

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Кл. 42k, 20

Заявлено 04.1,1965 (№ 936787/40-23) МГ1К G Olm

УДК 533.6.071.1 (088.8) Приоритет

Опубликовано 13.Х1,1967. Бюллетень ¹ 23

Дата опубликования описания 22.1.1968

Комитет по делам изобретений и открытий при Совете Министров

СССР з

»» u1> изобретения

Заявитель

В. T. Харитонов

Э)КЕКТОРНАЯ ЧАСТЬ ОКОЛОЗВУКОВОЙ

АЭРОДИНАМИЧЕСКОЙ ТРУБЪ| с присоединением заявки ¹

Для псслсдовтlни я Оотскяния тел потоком га 3Я со скоростью, близкой к скорости звука, широко используют около..вуковыс аэродинамические трубы с перфорированными стенками рабочей части. Такие трубы необходимы, например, для определения аэродинамических харя ктсристи к, H та) кже характеристик устойчивости и управляемости в околозву:овом диапазоне скоростей полста лстательны.. lllHllPBTOB P;l3;III IНОГО ТИНЯ И НЯЗНЯЧЕНПЯ.

Для уменьшения потсрь полного давлеш1я и увеличения предельной скорости газа в рабочей части околозвуковой аэродинамической трубы прсдлагастся концевой участок перфорированной стснки э>кскторной части выполнять в виде дпффузора.

На чертсже представлена схема предлагаемой эжекторной части.

Основными элсмснтамп трубь1 являются сопло 1, обеспсчпваюгцсе требусму1о скорость потока газа, рабочая часть с перфорированными стенками 2, концевая часть которой выполнена в виде диффузора >, камера перфорации 4, цилиндрическая камера 5 смешения и выхлопной диффузор б.

Предло>кенная эжекторная часть увели>1Иваст к. и. д. аэродинамической трмоы пример но на 3%.

Предмет пзоорстеппя

Э>кекторная часть околозвуковой аэродинаМИЧ<>CKOII TP>>Obl, CO+OP>K>till,;ICE ПСР )1ОР11РОВЯПные стенки, orличатосцалсл тем, что, с целью уменьшения потерь полного давления и увеличения предельной скорости газа в рабочей части трубы, концевой участок перфориров:шной стенки выполнен в впдс дпффузора.
