Реферат



,2О5420

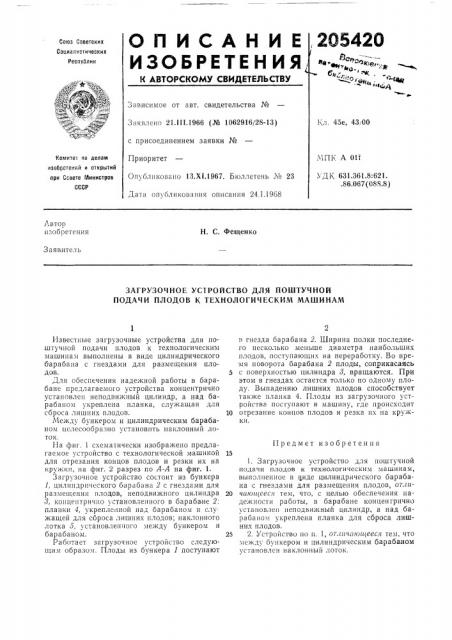

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Og, Се

rg<

- "" Мц °

Зависимое от авт. свидетельства №

1хл. 45е, 43i00

Заявлено 21.111.1966 (№ 1062916/28-13) с присоединением заявки №

П р нор итет

Опубликовано 13.Х1.1967. Бюллетень ¹ 23

Дата опубликования описания 24.1.1968

МП1, A 011

Коктитет по делам изобретений и открытий при Ссвете Министров

СССР

УДK 631.361.8:621. .86.067(088.8) Автор изобпетения

H. C. Фещенко

Заявитель

ЗАГРУЗОЧНОЕ УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ

ПОДАЧИ ПЛОДОВ К ТЕХНОЛОГИЧЕСКИМ МАШИНАМ

Предмет изобретения

Известные загрузочные устройства для поштучной подачи плодов к технологическим машинам выполнены в виде цилиндрического барабана с гнездами для размещения плодов.

Для обеспечения надежной работы в барабане предлагаемого устройства концентрично установлен неподвижный цилиндр, а над барабаном укреплена планка, служащая для сброса лишних плодов.

Между бункером и цилиндрическим барабаном целесообразно установить наклонный лоток.

Fia фиг. 1 схематически изображено предлагаемое устройство с технологической машиной для отрезания концов плодов и резки их на кружки, на фиг. 2 разрез по А-А на фиг. 1, Загрузочное устройство состоит из бункера

1, цилиндрического барабана 2 с гнездами для размещения плодов, неподвижного цилиндра

8, конценпгрично установленного в барабане 2: планки 4, укрепленной над барабаном и слу жащей для сброса лишних плодов; наклонного лотка 5, установленного между бункером и барабаном.

Работает загрузочное устройство следующим образом. Плоды из бункера I поступают в гнезда барабана 2. Ширина полки последнего несколько меньше диаметра наибольших плодов, поступающи на переработку. Во время поворота барабана 2 плоды, соприкасаясь с поверхностью цилиндра 8, вращаются. При этом в гнездах остается только по одному плоду. Выпадению лишних плодов способствует также планка 4. Плоды из загрузочного устройства посгупают в машину, где происходит

10 отрезание концов плодов и резка пх на кружки.

1. Загрузочное устройство для поштучной подачи плодов к технологическим машинам, выполненное в виде цилиндрического барабана с гнездами для размещения плодов, отли20 ча ощееся тем, что, с целью обеспечения надежности работы, в барабане концентрично установлен неподвижный цилиндр, а над барабаном укреплена планка для сброса лишних плодов.

25 2. Устройство по и. 1, от.шчаюи1ееся тем, что между бункером и цилиндрическим барабаном установлен наклонный лоток.

205420

Фп,.,г

Фиг. 2
