Пластмассовая подшипниковая втулка

Пластмассовая подшипниковая втулка

Иллюстрации

Показать все

Реферат

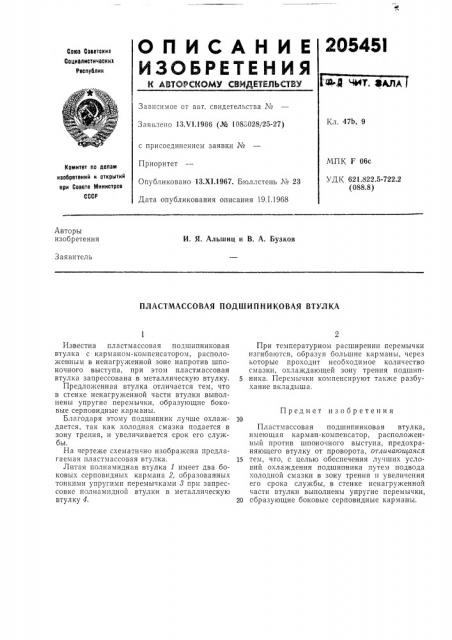

ОПИСАНИЕ 29545!

ИЗОЬГЕтЕНИЯ

Goes Советских

Социалистических

Республик

Зависимое от гвт. свидетельства №

Кл. 47b, 9

Заявлено 13Л 1.1966 (№ 1083028/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 13.XI.1967, Бюллетень ¹ 23

Дата опубликования описания 19.1.1968

МПК F 06с

УДК 621.822.5-722.2 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

И. Я. Альшиц и В. A. Бузков

Заявитель

ПЛАСТМАССОВАЯ ПОДШИПНИКОВАЯ ВТУЛКА

Предмет изобретения

Известна пластмассовая подшипниковая втулка с карманом-компенсатором, располо>кенным в ненагру>кенной зоне напротив шпоночного выступа, при этом пластмассовая втулка запрессована в металлическую втулку.

Предло>кенная втулка отличается тем, что в стенке ненагру>кенной части втулки выполнены упругие перемычки, образующие боковые серповидные карманы.

Благодаря этому подшипник лучше охлаждается, так как холодная смазка подается в зону трения, и увеличивается срок его службы.

На чертеже схематично изображена предлагаемая пластмассовая втулка.

Литая полиамидная втулка 1 имеет два боковых серповидных кармана 2, образованных тонкими упругими перемычками > при запрессовке полигмидной втулки в металлическую втулку 4.

При температурном расширении перемычки изгибаются, образуя большие карманы, через которые проходит необходимое количество смазки, охлаждающей зону трения подшип5 ника. Перемычки компенсируют также разбухание вкладыша.

Пластмассовая подшипниковая втулка, имеющая карман-компенсатор, расположенный против шпоночного выступа, предохраняющего втулку от проворота, отличающаяся

15 тем, что, с целью обеспечения лучших условий охлаждения подшипника путем подвода холодной смазки в зону трения и увеличения его срока службы, в стенке нснагруженной части втулки выполнены упругие перемычки, 20 образующие боковые серповидные карманы, 205451
