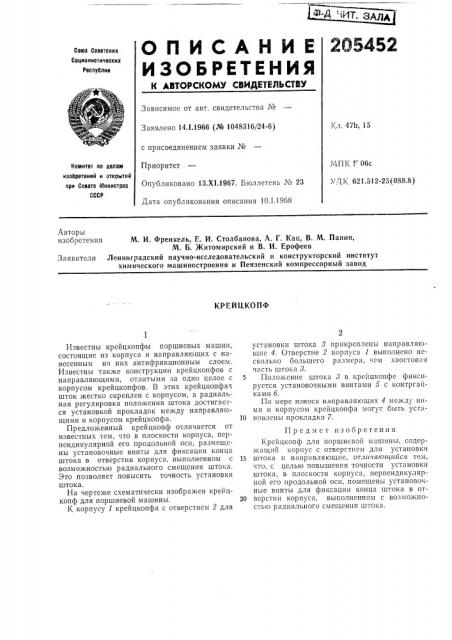

О П И С А Н И Е 205452

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистическик

Республик

Зависимое от авт. свидетельства №

Кл. 47Ь, 15

Заявлено 14.I.1966 (№ 1048316/24-6) с присоединением заявки №

Приоритет

Опубликовано 13.Х1.1967. Бюллетень № 23

Дата опубликования описания 10.1,1968

ИПК I= 06с

УДК 621.512-23(088.8) Комитет по лелем изоеретений и открытий при Совете тлннистроо

СССР

Авторы изобретения

М. И. Френкель, Е. И. Столбанова, А. Г. Кац, В, М. Панин, М. Б. Житомирский и В. И. Ерофеев

Ленинградский научно-исследовательский и конструкторский институт химического машиностроения и Пензенский компрессорный завод

Заявители

КРЕЙЦКОПФ

Известны крейцкопфы поршневых машин, состоящие из корпуса и направляющих с нанесенным на них антифрикционным слоем.

Известны также конструкции крейцкопфов с направляющими, отлитыми за одно целое с корпусом крейцкопфов. В этих крейцкопфах шток жестко скреплен с корпусом, а радиальная регулировка положения штока достигаегся установкой прокладок между направляющими и корпусом крейцкопфа.

Предложенный крейцкопф отличается от известных тем, что в плоскости корпуса, перпендикулярной его продольной оси, размещены установочные винты для фиксации конца штока в отверстии корпуса, выполненном с возможностью радиального смещения штока.

Это позволяет повысить точность установки штока.

На чертеже схематически изображен крейцкопф для поршневой машины.

К корпусу 1 крейцкопфа с отверстием 2 для установки штока 8 прикреплены направляющие 4. Отверстие 2 корпуса 1 выполнено несколько большего размера, чем хвостовая часть штока 8.

5 Положение штока 8 В крейцкопфе фиксируется установочными винтами 5 с контргайками б.

По мере износа направляющих 4 между ними и корпусом крейцкопфа могут быть усга10 новлены прокладки 7.

П р едм ет изобретения

Крейцкопф для поршневой машины, содерокащи11 корпус с отверст11см для установки

15 штока и направляющие, отличающийся тем, что, с целью повышения точности установки штока, в плоскости корпуса, перпендикулярной его продольной оси, помещены установочные винты для фиксации конца штока в от20 верстии корпуса, выполненном с возможностью радиального смещения штока.

205452

Вид A
