Фланцевое соединение
Иллюстрации
Реферат
205459

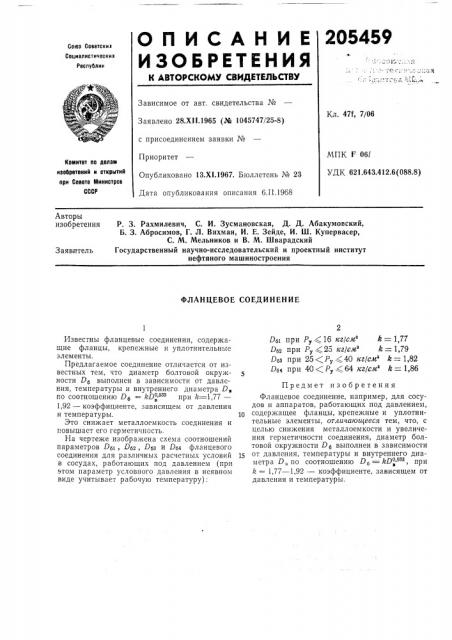

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советснит
Сониалистичесииз
Республин
Зависимое от авт. свидетельства ¹
Заявлено 28.XI I.1965 (¹ 1045747/25-8) Кл. 47f, 7/06 с присоединением заявки №
Приоритет
МПК F 061
УДК 621.643.412.6 (088.8) Комитет оо делам изобретений и открытий при Совете Министров
СССР
Опубликовано 13.Х1.1967. Бюллетень ¹ 23
Дата опубликования описания 6.II.1968
Авторы изобретения
Р, 3. Рахмилевич, С. И. Зусмановская, Д. Д. Абакумовский, Б. 3. Абросимов, Г. Л. Вихман, И. Е. Зейде, И. Ш. Купервасер, С. М. Мельников и В. М. Шварадский
Государственный научно-исследовательский и проектный институт нефтяного машиностроения
Заявитель
ФЛАНЦЕВОЕ СОЕДИНЕНИЕ
Известны фланцевые соединения, содержащие фланцы, крепежные и уплотнительные элементы.
Предлагаемое соединение отличается от известных тем, что диаметр болтовой окружности Во выполнен в зависимости от давления, температуры и внутреннего диаметра D, по соотношению D — — /гй при k — 1,77—
1,92 — коэффициенте, зависящем от давления и температуры.
Это снижает металлоемкость соединения и повышает его герметичность.
На чертеже изображена схема соотношений параметров Вот, Е4а, боа и Ро4 фланцевого соединения для различных расчетных условий в сосудах, работающих под давлением (при этом параметр условного давления в неявном виде учитывает рабочую температуру):
Пот при Р„(16 кг/ся k=1,77
)о2 при
Воз при 25(P (40 кг/см 1=1,82
Р, при 40 Р (64 кг/см k=1,86
Предмет изобретения
Фланцевое соединение, например, для сосудов и аппаратов, работающих под давлением, 10 содержащее фланцы, крепежные и уплотнительные элементы, отличающееся тем, что, с целью снижения металлоемкости и увеличения герметичности соединения, диаметр болтовой окружности Во выполнен в зависимости от давления, температуры и внутреннего диаметра D, по соотношению D = Йо ", при
k = 1,77 — 1,92 — коэффициенте, зависящем от давления и температуры.
205459
Составитель В. И. Туркин
Редактор Т. 3. Орловская Техред T. П. Курилко Корректоры: Е, Н. Гудзова и С. А. Башлыкова
Заказ 4593/19 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
