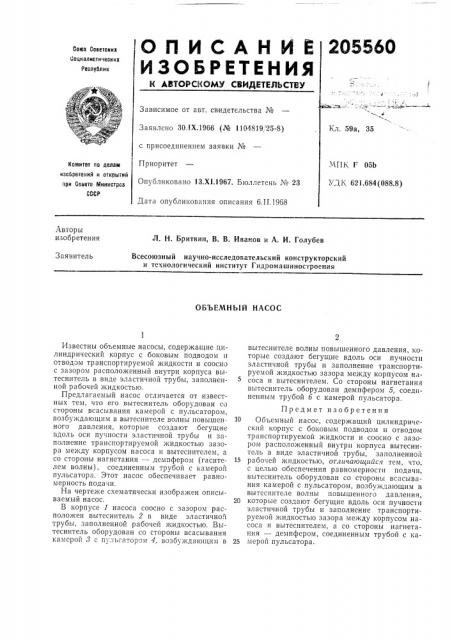

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ к Авторсиому свидетельству
Союа Советских
Социалистических
Реслублик
Зависимое от авт. свидетельства №
Ел. 59а, 35
Заявлено ЗО.IX.1966 (№ 1104819 25-8) с присоединением заявки №
Приоритет
Опубликовано 13.XI.1967. Бюллетень № 23
Дата опубликования описания 6.II.1968
МПК F 05Ь
УД1(621.684(088.8) Комитет ло делам кесоретекий и открытий при Совете Яииистрсв
СССР
Авторы изобретения
Л. Н, Бритвин, В. В. Иванов и А. И. Голубев
Всесоюзный научно-исследовательский конструкторский и технологический институт Гидромашинос.роения
Заявитель
ОБЪЕМНЫЙ НАСОС
Известны объемные насосы, содержащие цилиндрический корпус с боковым подводом н отводом транспортируемой жидкости и соосно с зазором расположенный внутри корпуса вытеснитель в виде эластичной трубы, заполненной рабочей жидкостью.
Предлагаемый насос отличается от известных тем, что его вытеснитель оборудован cQ стороны всасывания камерой с пульсатором, возбуждающим в вытеснителе волны повышенного давления, которые создают бегущие вдоль оси пучности эластичной трубы и заполнение транспортируемой жидкостью зазора между корпусом насоса и вытеснителем, а со стороны нагнетания — демпфером (гасителем волны), соединенным трубой с камерой пульсатора. Этот насос обеспечивает равномерность подачи.
На чертеже схематически изображен описываемый насос.
В корпусе 1 насоса соосно с зазором расположен вытеснитель 2 в виде эластичной трубы, заполненной рабочей жидкостью. Вытеснитель оборудован со стороны всасывания камерой 8 с пульсатором 4, возбуждающим в вытеснителе волны повышенного давления, которые создают бегущие вдоль оси пучностп эластичной трубы и заполнение транспортируемой жидкостью зазора между корпусом насоса и вытеснителем. Со стороны нагнетания вытеснитель оборудован демпфером 5, соединенным трубой б с камерой пульсатора.
Предмет изобретения
10 Объемный насос, содержащий цилиндрический корпус с боковым подводом и отводом транспортируемой жидкости и соосно с зазором расположенный внутри корпуса вытеснитель B виде эластичной трубы, заполненной
15 рабочей жидкостью, отличающийся тем, что, с целью обеспечения равномерности подачи, вытеснитель оборудован со стороны всасывания камерой с пульсатором, возбуждающим в вытсснителе волны повышенного давления, 20 которые создают бегущие вдоль оси пучности эластичной трубы и заполнение транспортируемой жидкостью зазора между корпусом насоса и вытеснителем, а со стороны нагнетания — демпфером, соединенным трубой с ка25 мерой пульсатора.
205560
