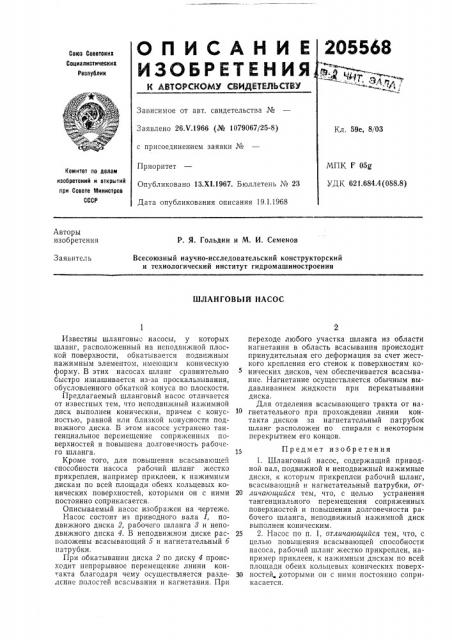

205568
Союз Соеетоких
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 26Х.1966 (№ 1079067/25-8) с присоединением заявки №
Приоритет
Опубликовано 13.Х!.1967. Бюллетень № 23
Дата опубликования описания 19.1.1968
Кл. 59е, 8/03
МПК F 05g
УДК 621.684.4(088.8) Комитет по делам изобретений и открытий при Совете Министрае
СССР
Авторы изобретения
P. Я. Гольдин и 1й. И. Семенов
Всесоюзный научно-исследовательский конструкторский и технологический институт гидромашиностроения
Заявитель
ШЛАНГОВЫЙ НАСОС
Известны шланговые насосы, у которых шланг, расположенный на неподвижной плос. кой поверхности, обкатывается подвижным нажимным элементом, имеющим коническую форму. В этих насосах шланг сравнительно быстро изнашивается из-за проскальзывания, обусловленного обкаткой конуса по плоскости.
Предлагаемый шланговый насос отличается от известных тем, что неподвижный нажимной диск выполнен коническим, причем с конусностью, равной или близкой конусности подвижного диска. В этом насосе устранено тангенциальное перемещение сопряженных поверхностей и повышена долговечность рабоче. го шланга.
Кроме того, для повышения всасывающей способности насоса рабочий шланг жестко прикреплен, например приклеен, к нажимным дискам по всей площади обеих кольцевых конических поверхностей, которыми он с ними постоянно соприкасается.
Описываемый насос изображен на чертеже.
Насос состоит из приводного вала 1, подвижного диска 2, рабочего шланга 8 и неподвижного диска 4. В неподвижном диске расположены всасывающий б и нагнетательный б патрубки.
При обкатывании диска 2 по диску 4 происходит непрерывное перемещение линии контакта благодаря чему осуществляется разделение полостей всасывания и нагнетания. При переходе любого участка шланга из области нагнетания в область всасывання происходит принудительная его деформация за счет жесткого крепления его стенок к поверхностям конических дисков, чем обеспечивается всасывание. Нагнетание осуществляется обычным выдавливанием жидкости при перекатывании диска.
Для отделения всасывающего тракта от нагнетательного при прохождении линии контакта дисков за нагнетательный патрубок шланг расположен по спирали с некоторым перекрытием его концов.
15 Предмет изобретения
1. Шланговый насос, содержащий приводной вал, подвижной и неподвижный нажимные диски, к которым прикреплен рабочий шланг, всасывающий и нагнетательный патрубки, от20 личающийся тем, что, с целью устранения тангенциальн ого перемещения сопряженных поверхностей и повышения долговечности рабочего шланга, неподвижный нажимной диск выполнен коническим.
25 2. Насос по п. 1, отличающийся тем, что, с целью повышения всасывающей способности насоса, рабочий шланг жестко прикреплен, например приклеен, к нажимным дискам по всей площади обеих кольцевых конических поверх30 настей. которыми он с ними постоянно соприкасается.
