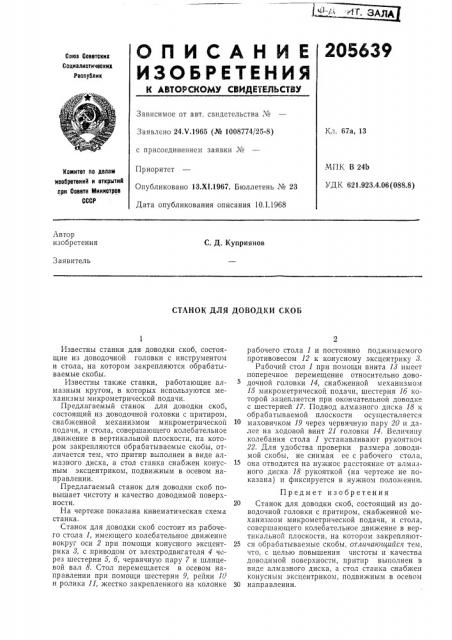

Реферат



Сова Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 24Х.1965 (№ 1008774/25-8) с присоединением заявки №

Приоритет

Опубликовано 13.XI.1967. Бюллетень № 23

Дата опубликования описания 10.1.1968

Кл. 67а, 13

ЧПК В 24Ь

УДК 621,923.4.06(088.8) Комитет по делам изобретеииЯ и открытий при Сосете Мииистров

СССР

Лвтор изобретения

С. Д. Куприянов

Заявитель

СТАНОК ДЛЯ ДОВОДКИ СКОБ

Известны станки для доводки скоб, состоящие из доводочной головки с инструментом и стола, на котором закрепляются обрабатываемые скобы.

Известны также станки, работающие алмазным кругом, в которых используются механизмы микрометрической подачи.

Предлагаемый станок для доводки скоб, состоящий из доводочной головки с притиром, снабженной механизмом микрометрической подачи, и стола, совершающего колебательное движение в вертикальной плоскости, на котором закрепляются обрабатываемые скобы, отличается тем, что притир выполнен в виде алмазного диска, а стол станка снабжен конусным эксцентриком, подвижным в осевом направлении.

Предлагаемый станок для доводки скоб повышает чистоту и качество доводимой поверхности.

На чертеже показана кинематическая схема станка.

Станок для доводки скоб состоит из рабочего стола 1, имеющего колебательное движение вокруг оси 2 при помощи конусного эксцентрика 8, с приводом от электродвигателя 4 через шестерни 5, б, червячную пару 7 и шлицевой вал 8. Стол перемещается в осевом направлении при помощи шестерни 9, рейки 19 и ролика 11, жестко закрепленного на колонке рабочего стола 1 и постоянно поджимаемого противовесом 12 к конусному эксцентрику 8.

Рабочий стол 1 при помощи винта 18 имеет поперечное перемещение относительно доводочной головки 14, снабженной механизмом

15 микрометрической подачи, шестерня 1б которой зацепляется при окончательной доводке с шестерней 17. Подвод алмазного диска 18 к обрабатываемой плоскости осуществляется маховичком 19 через червячную пару 20 и далее на ходовой винт 21 головки 14. Величину колебания стола 1 устанавливают рукояткоч

22. Для удобства проверки размера доводимой скобы, не снимая ее с рабочего стола, она отводится на нужное расстояние от алмазного диска 18 рукояткой (на чертеже не показана) и фиксируется в нужном положении.

Предмет изобретения

20 Станок для доводки скоб, состоящий из доводочной головки с притиром, снабженной механизмом микрометрической подачи, и стола, совершающего колебательное движение в вертикальной плоскости, на котором закрепляют25 ся обрабатываемые скобы, отличаюшийся тем, что, с целью повышения чистоты и качества доводимой поверхности, притир выполнен в виде алмазного диска, а стол станка снабжен конусным эксцентриком, подвижным в осевом

30 направлении.
