Реферат



2Î5689

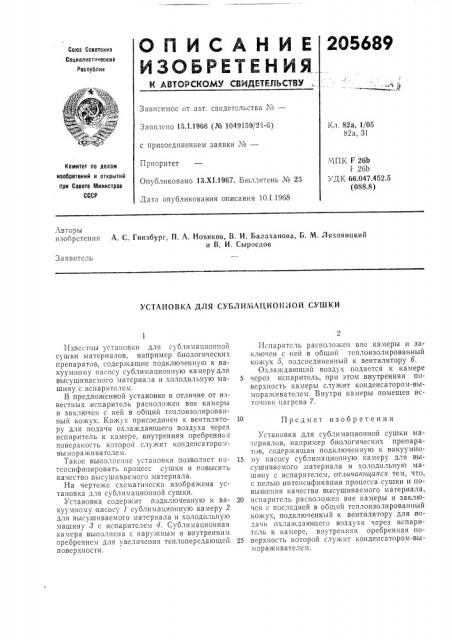

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕ.ПЬСТВУ

Саюа Советских

Социалистических

Республик

Зависимое от авт. свидетельства Ka—

Заявлсно 15.1.1966 (М 1049159/2 -6) с присоединением заявки М—

Приоритет

Опубликовано 13,Х1.1967. Бюллетень Na 23

Дата опубликования описания 10.1.1968

Кл. 82а, 1/05

82а, 31 kHK F 26b

1 26b

УДК 66 047 452 5 (088.8) Комитет по делам ивобретеиий и открытий при Совете Министров

СССР

Лвторы изобретения А. С. Гинзбург, П. A. Новиков, В. И. Балаханова, Б. М. Ляховицкий и В. И, Сыроедов

Заявите 7t>

УС fAHOBKA ДЛЯ СУБЛИМА 1,NOhÈOÉ СУШКИ

Предмет изобретения

Известны установки для сублимационной сушки материалов, например биологических препаратов, содержащие подключенную к вакуумному насосу сублимационную камерудля высушивасмого материала и холодильпую машину с испарителем.

В предложенной установке в отличие от известных испаритель расположен вне камеры и заключен с ней в общий теплоизолированный кожух. Кожух присоединен к вентилятору для подачи охлаждающего воздуха через испаритель к камере, внутренняя оребренная поверхность которой служит конденсаторо Iвыморажииателем.

Такое выполнение установки позволяет интенсифицировать процссс сушки и повысить качество высушиваемого материала.

На чертеже схематически изображена установка для сублимационной сушки.

Установка содер>кит подключенную к вакуумному насосу 1 сублимационную камеру 2 для высушиваемого матсриала и холодильную машину 8 с испарителем 4. Сублимационная камера выполнена с наружным и внутренним оребрением для увеличения теплопередающей поверхности.

Испаритсль расположен вне камеры и заключен с ней в общий теплоизолированньш кожух 5, подсоединенный к вентилятору б.

Охлаждающий воздух подается к камере

5 через испаритель, при этом внутренняя поверхность камеры служит конденсатором-вымораживателем. Внутри камеры помещен источник нагрева 7.

Установка для сублимационной сушки материалов, например биологических препаратов, содержащая подключенную к вакуумно15 му насосу сублимационную камеру для высушиваемого материала и холодильную машину с испарителем, отличаю цаяся тем, что, с целью интенсификации процесса сушки и повышения качества высушиваемого материала, 20 испаритель расположен вне камеры и заключен с последней в общий теплоизолированный кожух, подключенный к вентилятору дпя подачи охлаждающего воздуха через испаритсль к камере, внутренняя оребренная по25 верхность которой служит конденсатором-вымораживателем, 205689
