Реферат



205694

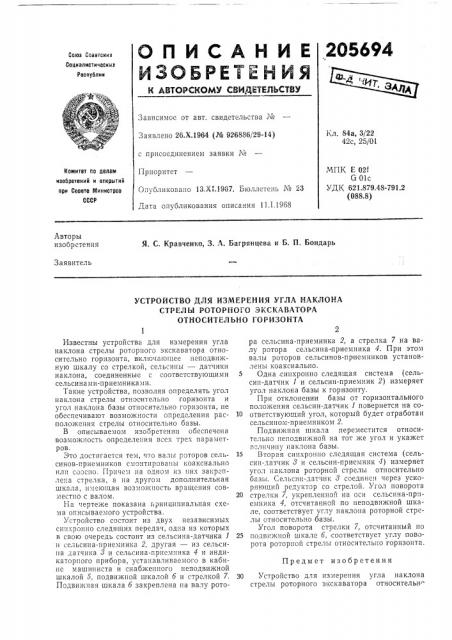

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ ь

Союз Советских

Содиалистических

Республик

Зависимое от авт. свидетельства №

Кл. 84а, 3/22

42с, 25/01

Заявлено 26.Х.1964 (И 926886/29-14) с присоединением заявки №

Комитет по делам

МПК Е 023

G 01c

УДК 621.879А8-791.2 (088.8) Приоритет

Опубликовано 13,Х1.1967. Бюллетень ¹ 23

Дата опубликования описания 11.1.1968 изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Я. С. Кравченко, 3. А. Багрянцева и Б, П. Бондарь

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УГЛА НАКЛОНА

СТРЕЛЫ РОТОРНОГО ЭКСКАВАТОРА

ОТНОСИТЕЛЬНО ГОРИЗОНТА ра сельсина-приемника 2, а стрелка 7 на валу ротора сельсина.приемника 4. При этом валы роторов сельсинов-приемников установлены коаксиально.

Одна синхронно следящая система (сельсин-датчик 1 и сельсин-приемник 2) измеряет угол наклона базы к горизонту.

При отклонении базы от горизонтального положения сеlbcHH-датчик 1 повернется на со10 ответствующий угол, который будет отработан сельсином-приемником 2.

Подвижная шкала переместится относительно неподвижной на тот же угол и укажет геличину наклона базы.

15 Вторая синхронно следящая система (сельсин-датчик 8 и сельсин-приемник 4) измеряет угол наклона роторной стрелы относительно базы. Сельсин-датчик 8 соединсн через ускоряющий редуктор со стрелой. Угол поворота

20 стрелки 7, укрепленной на оси сельсина-приемника 4, отсчитанной по неподвижной шкале, соответствует углу наклопа роторной стрелы относительно базы.

Угол поворота стпелки 7, отсчитанный по

25 подвижной шкале б, соответствует углу поворота ротор ой стрелы относительно горизонта.

30 Устройство для измерения угла наклона стрелы роторного экскаватора относительн"

Известны устройства для измерения угла наклона стрелы роторпого экскаватора относительно горизонта, включающее неподвижную шкалу со стрелкой, сельсины — датчики наклона, соединенные с соответствующими сельсинами-приемниками.

Такие устройства, позволяя определять угол наклона стрелы относительно горизонта и угол наклона базы относительно горизонта, не обеспечивают возможности опред ления расположения стрелы относительно базы.

В описываемом изобретении обеспечена воза!ожпость определения всех трех параметров.

Это достигается тем, что валы роторов сельсинов-приемников смонтированы когксиально илн c00c!Io. Г1рпчем на одном из пих закрспле, :а стрелка, а на другом дополнительная шкала, имеющая возможность вращения совместно с валом.

11а чертеже показана гринципиальная схема описываемого устройства.

Устройство состоит из двух независимых синхрoííо следящих передач, одна из которых в свою очередь состоит из сельсина-датчика 1 и сельсина-прием!|ика 2, другая — из сельсипа датчика 8 и сельсина-прнсмпика 4 и индикаторпого прибора, устанавливаемого в кабине машиниста и снабженного неподвижной шкалой, подвижной шкалой б и стрелкой 7.

Подвижная шкала б закреплена на валу ротоПредмет изобретения

205694 (, I

Составитель Л. Романова

Редактор И. A. Смирнов

Техред Т. П. Курилко Корректоры: IN. И. Быстрова и Е. Ф. Полионова

Заказ 4231!13 Тираж 535 П Одписное

ЦНИИПИ Комптетл п! делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

3 горизонта, включающее неподвижную шкалу со стрелкои, сельсины-датчики наклона, соединенные с соответствующими сельсинамиприемниками, отлиипющаеся тем, что, с целью определения расположения стрелы относительно базы, валы роторов сельсинов-приемников смонтированы коаксиально или соосно, причем í" одном из них закреплена стрелка, а на другом дополнительная шкала, имеющая

5 возьчожность вращения совместно с валом.
