Реферат

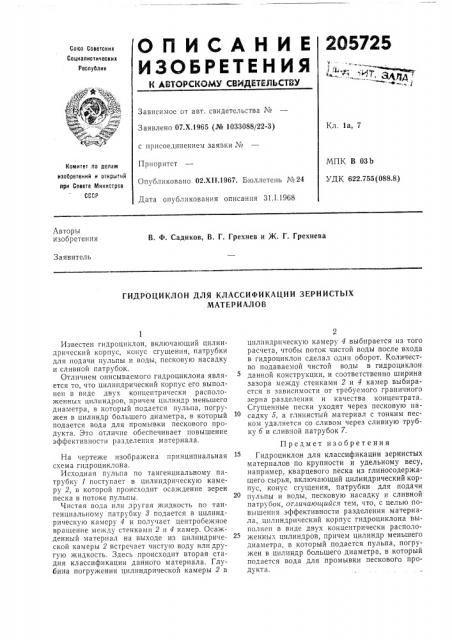

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

Союз Советснин

Социалистичеснин

Республик

Зависимое от авт. свидетельства ¹

Заявлено 07,Х,1965 (№ 1033088/22-3) Кл. 1а, 7 с присоединением заявки _#_

Комитет по делам

МПК В 03b

УДК 622.755 (088.8) Приоритет

Опубликовано 02.XII.1967. Бюллетень ¹24

Дата опубликования описания 31,1,1968 изобретений и отнрытнй при Совете Министров

СССР

Авторы изобретения

В. Ф. Садиков, В. Г. Грехнев и )К. Г. Грехнева

Заявитель

ГИДРОЦИКЛОН ДЛЯ КЛАССИФИКАЦИИ ЗЕРНИСТЪ|Х

МАТЕРИАЛОВ

Известен гидроциклон, включающий цилиндрический корпус, конус сгущения, патрубки для подачи пульпы и воды, песковую насадку и сливной патрубок.

Отличием описываемого гидроциклона является то, что цилиндрический корпус его выполнен в виде двух концентрически расположенных цилиндров, причем цилиндр меньшего диаметра, в который подается пульпа, погружен в цилиндр большего диаметра, в который подается вода для промывки пескового продукта. Это отличие обеспечивает повышение эффективности разделения материала.

На чертеже изображена принципиальная схема гидроциклона.

Исходная пульпа по тангенциальному патрубку 1 поступает в цилиндрическую камеру 2, в которой происходит осаждение зерен песка в потоке пульпы.

Чистая вода или другая жидкость по тангенциальному патрубку 3 подается в цилиндрическую камеру 4 и получает центробежное вращение между стенками 2 и 4 камер. Осажденный материал на выходе из цилиндрической камеры 2 встречает чистую воду илидругую жидкость. Здесь происходит вторая стадия классификации данного материала. Глубина погружения цилиндрической камеры 2 в

2 цилиндрическую камеру 4 выбирается из того расчета, чтобы поток чистой воды после входа в гидроциклон сделал один оборот. Количество подаваемой чистой воды в гидроциклон данной конструкции, и соответственно ширина зазора между стенками 2 и 4 камер выбирается в зависимости от требуемого граничного зерна разделения и качества концентрата.

Сгущенные пески уходят через песковую насадку 5, а глинистый материал с тонким песком удаляется со сливом через сливную трубку б и сливной патрубок 7.

Предмет изобретения

Гидроциклон для классификации зернистых материалов по крупности и удельному весу, например, кварцевого песка из глиносодержащего сырья, включающий цилиндрический корпус, конус сгущения, патрубки для подачи пульпы и воды, песковую насадку и сливной патрубок, от,гичающийся тем, что, с целью повышения эффективности разделения материала, цилиндрический корпус гидроциклона выполнен в виде двух концентрически расположенных цилиндров, причем цилиндр меньшего диаметра, в который подается пульпа, погружен в цилиндр большего диаметра, в который подается вода для промывки пескового продукта.

205725
