Реферат

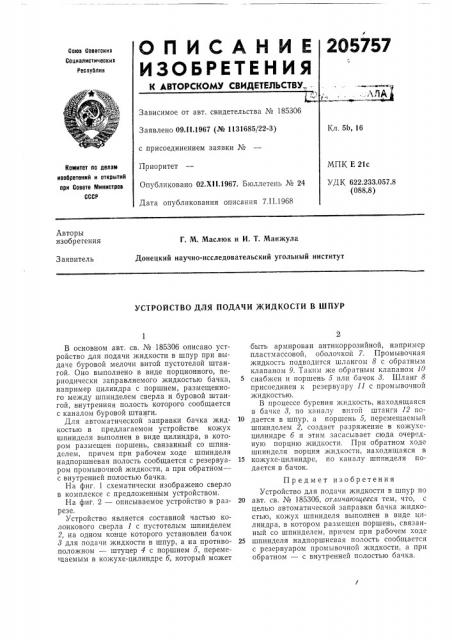

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ„Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 185306

Заявлено 09Л1.1967 (№ 1131685/22-3) с присоединением заявки №

Приоритет

Опубликовано 02.Xl1.1967. Бюллетень ¹ 24

Дата опубликования описания 7.П.1968

Кл. 5Ь, 16

МПК Е 21c

УДК 622.233.057.8 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Г. М. Маслюк и И. Т. Манжула

Донецкий научно-исследовательский угольный институт

Заявитель

УСТРОЙСТВО ДЛЯ ПОДАЧИ ЖИДКОСТИ В ШПУР

В основном авт. св. № 185306 описано устройство для подачи жидкости в шнур при выдаче буровой мелочи витой пустотелой штангой. Оно выполнено в виде порционного, периодически заправляемого жидкостью бачка, например цилиндра с поршнем, размещенного между шпинделем сверла и буровой штангой, внутренняя полость которого сообщается с каналом буровой штанги.

Для автоматической заправки бачка жидкостью в предлагаемом устройстве кожух шпинделя выполнен в виде цилиндра, в котором размещен поршень, связанный со шпинделем, причем при рабочем ходе шпинделя надпоршневая полость сообщается с резервуаром промывочной жидкости, а при обратном— с внутренней полостью бачка.

На фиг. 1 схематически изображено сверло в комплексе с предложенным устройством.

На фиг. 2 — описываемое устройство в разрезе.

Устройство является составной частью колонкового сверла 1 с пустотелым шпинделем

2, на одном конце которого установлен бачок

8 для подачи жидкости в шнур, а на противоположном — штуцер 4 с поршнем 5, перемехцаемым в кожухе-цилиндре б, который может быть армирован антикоррозийной, например пластмассовой, оболочкой 7. Промывочная жидкость подводится шлангом 8 с обратным клапаном 9. Таким же обратным клапаном 10 снабхкен и поршень 5 или бачок 8. Шланг 8 присоединен к резервуару 11 с промывочной жидкостью.

В процессе бурения жидкость, находящаяся в бачке 8, по каналу витой штанги 12 по10 дается в шпур, а поршень 5, перемещаемый шпинделем 2, создает разряжение в кожухецилиндре б и этим засасывает сюда очередную порцию жидкости. При обратном ходе шпинделя порция жидкости, находящаяся в

15 кожухе-цилиндре, по каналу шпинделя пода ется в б а чо к.

Предмет изобретения

Устройство для подачи жидкости в шпур по

20 авт. св. № 185306, отличающееся. тем, что, с целью автоматической заправки бачка жидкостью, кожух шпинделя выполнен в виде цилиндра, в котором размещен поршень, связанный со шпинделем, причем при рабочем ходе

25 шпинделя надпоршневая полость сообщается с резервуаром промывочной жидкости, а при обратном — с внутренней полостью бачка.

205757

Составитель М. Рогач

Редактор Т. Н. Каранова Техред А. A. Камышникова Корректоры: И. С. Четверухииа и С. А. Башлыкова

Заказ 4674/12 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
