205768

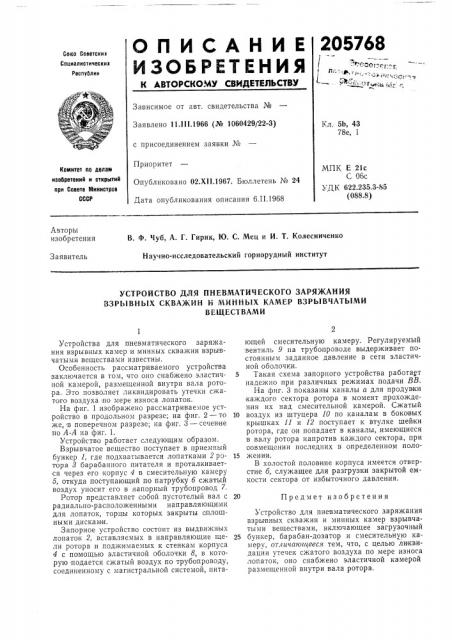

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 11.111.1966 (№ 1060429/22-3) Кл 5Ь 43

78е, 1 с присоединением заявки №

Приоритет

Опубликовано 02.XII.1967. Бюллетень № 24

Дата опубликования описания б.II.1968

Комитет по делам изобретениВ и открытиВ при Совете Министров

СССР

МПК E 21с

С Обс

УДК 622.235.3-85 (088.8) Авторы изобретения

В. Ф. Чуб, А. Г. Гирик, Ю. С. Мец и И. Т. Колесниченко

Научно-исследовательский горнорудный институт

Заявитель

УСТРОЙСТВО ДЛЯ ПНЕВМАТИЧЕСКОГО ЗАРЯЖАНИЯ

ВЗРЫВНЫХ СКВАЖИН И МИННЫХ КАМЕР ВЗРЫВЧАТЫМИ

ВЕЩЕСТВАМИ

Устройства для пневматического заряжания взрывных камер и минных скважин взрывчатыми веществами известны.

Особенность рассматриваемого устройства заключается в том, что оно снабжено эластичной камерой, размещенной внутри вала ротора, Это позволяет ликвидировать утечки сжатого воздуха по мере износа лопаток.

На фиг. 1 изображено рассматриваемое устройство в продольном разрезе; на фиг. 2 — To же, в поперечном разрезе; на фиг. 3 — сечение по А-А на фиг. 1.

Устройство работает следующим образом, Взрывчатое вещество поступает в приемный бункер 1, где подхватывается лопатками 2 ротора 8 барабанного питателя и проталкивается через его корпус 4 в смесительную камеру

5, откуда поступающий по патрубку 6 сжатый воздух уносит его в напорный трубопровод 7, Ротор представляет собой пустотелый вал с радиально-расположенными направляющими для лопаток, торцы которых закрыты оплошными дисками, Запорное устройство состоит из выдвижных лопаток 2, вставляемых в направляющие щели ротора и поджимаемых к стенкам корпуса

4 с помощью эластичной оболочки 8, в которую подается сжатый воздух по трубопроводу, соединенному с магистральной системой, питающей смесительную камеру. Регулируемый вентиль 9 на трубопроводе выдерживает постоянным заданное давление в сети эластичной оболочки.

5 Такая схема запорного устройства работает надежно при различных режимах подачи BB.

На фиг. 3 показаны каналы а для продувки каждого сектора ротора в момент прохождения их над смесительной камерой. Сжатый

10 воздух из штуцера 10 по каналам в боковых крышках 11 и 12 поступает к втулке шейки ротора, где он попадает в каналы, имеющиеся в валу ротора напротив каждого сектора, при оовмещении последних в определенном поло15 жении.

В холостой половине корпуса имеется отверстие б, служащее для разгрузки закрытой емкости сектора от избыточного давления.

20 Предмет изобретения

Устройство для пневматического заряжания взрывных скважин и минных камер взрывчатыми веществами, включающее загрузочный

25 бункер, барабан-дозатор и смесительную камер, отличаю иееся тем, что, с целью ликвидации утечек сжатого воздуха по мере износа лопаток, оно снабжено эластичной камерой размещенной внутри вала ротора.

205768 Риг. 2 Рог.!

А -4

Уог. Я
