Реферат

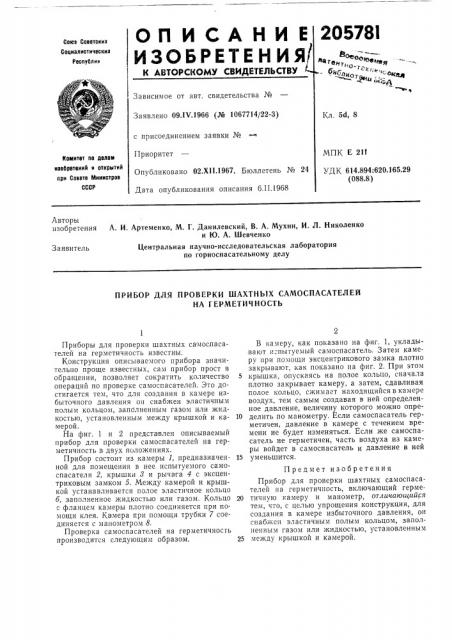

20578I

ОП И САНИ Б

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сока Советских

Социалистических

Респуолин

Я

Юатаит ЮЕМЕуу

Ос

I a-r

<. p i оку

ЯЮВ

Зависимое от авт. свидетельства №

Заявлено 09.IV.1966 (№ 1067714/22-3) Кл. 5d, 8 с присоединением заявки №

Приоритет

Опубликовано 02.XI I.1967. Бюллетень № 24

Дата опубликования описания 6.II.1968

МПК Е 21f

УДК 614.894:620.165.29 (088.8) Иомитет по делам иаооретеиий и открытий при Совете Министров

СССР

Авторы изобретения

А. И. Артеменко, М. Г. Данилевский, В. А. Мухин, И. Л. Николенко и 1О. А. Шевченко

Центральная научно-исследовательская лаборатория по горноспасательному делу

Заявитель

ПРИБОР ДЛЯ ПРОВЕРКИ ШАХТНЫХ САМОСПАСАТЕЛЕЙ

НА ГЕРМЕТИЧНОСТЪ

Приборы для проверки шахтных самоспасателей на герметичность известны.

Конструкция описываемого прибора значительно проще известных, сам прибор прост в обращении, позволяет сократить количество операций по проверке самоспасателей. Это достигается тем, что для создания в камере избыточного давления он снабжен эластичным полым кольцом, заполненным газом или жидкостью, установленным между крышкой и камеройй.

На фиг. 1 и 2 представлен описываемый прибор для проверки самоспасателей на герметичность в двух положениях.

Прибор состоит из камеры 1, предназначенной для помещения в нее испытуемого самоспасателя 2, крышки 8 и рычага 4 с эксцентриковым замком 5. Между камерой и крышкой устанавливается полое эластичное кольцо б, заполненное жидкостью или газом. Кольцо с фланцем камеры плотно соединяется при помощи клея. Камера при помощи трубки 7 соединяется с манометром 8.

Проверка самоспасателей на герметичность производится следующим образом.

В камеру, как показано на фиг. 1, укладывают и=пытуемый самоспасатель. Затем камеpv при помощи эксцентрикового замка плотно закрывают, как показано на фиг. 2. При этом

5 крышка, опускаясь на полое кольцо, сначала плотно закрывает камеру, а затем, сдавливая полое кольцо, сжимает находящийся в камере воздух, тем самым создавая в ней определенное давление, величину которого можно опре10 делить по манометру. Если самоспасатель герметичен, давление в камере с течением времени не будет изменяться, Если же самоспасатель не герметичен, часть воздуха из камеры войдет в самоспасатель и давление в ней

15 уменьшится, Предмет изобретения

Прибор для проверки шахтных самоспасателей на герметичность, включающий герме20 тичную камеру и манометр, отличающийся тем, что, с целью упрощения конструкции, для создания в камере избыточного давления, он снабжен эластичным полым кольцом, заполненным газом или жидкостью, установленным

25 между крышкой и камерой.

205781

Фиг. l
