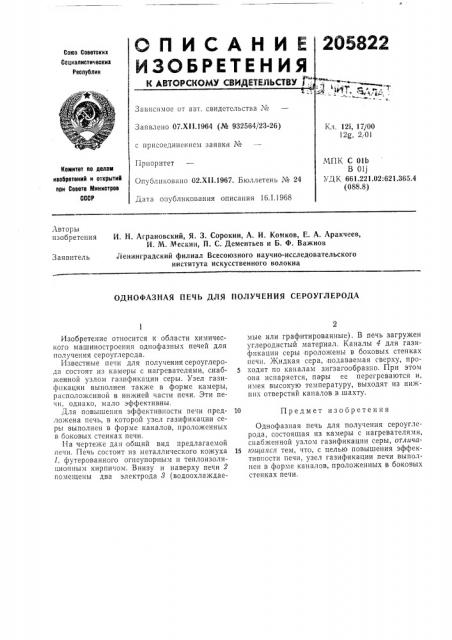

Однофазная печь для получения сероуглерода

Однофазная печь для получения сероуглерода

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

Комитет по делам изобретений и открытий при Совете Министров

СССР

621.365,4

Авторы изобретения

И. H. Аграновский, Я. 3. Сорокин, А. И. Комков, Е. А. Аракчеев, И. М. Мескин, П. С. Дементьев и Б. Ф. Важнов

Ленинградский филиал Всесоюзного научно-исследовательского института искусственного волокна

Заявитель

ОДНОФАЗНАЯ ПЕЧЬ ДЛЯ ПОЛУЧЕНИЯ СЕРОУГЛЕРОДА

Изобретение относится к области химического машиностроения однофазных печей для получения сероуглерода.

Известные печи для получениясероуглерода состоят из камеры с нагревателями, снабженной узлом газификации серы. Узел газификации выполнен также в форме камеры, расположенной в нижней части печи. Эти печи, однако, мало эффективны.

Для повышения эффективности печи предложена печь, в которой узел газификации серы выполнен в форме каналов, проложенных в боковых стенках печи.

На чертеже дан общий вид предлагаемой печи. Печь состоит из металлического кожуха

1, футерованного огнеупорным и теплоизоляционным кирпичом. Внизу и наверху печи 2 помещены два электрода 8 (водоохлаждаемые или графитированные). В печь загружен углеродистый материал. Каналы 4 для газификации серы проложены в боковых стенках печи. Жидкая сера, подаваемая сверху, про5 ходит по каналам зигзагообразно. При этом она испаряется, пары ее перегреваются и, имея высокую температуру, выходят из нижних отверстий каналов в шахту.

10 Предмет изобретения

Однофазная печь для получения сероуглерода, состоящая из камеры с нагревателями, снабженной узлом газификации серы, отлича15 ющаяся тем, что, с целью повышения эффективности печи, узел газификации печи выполнен в форме каналов, проложенных в боковых стенках печи.

205822

Заказ 4605/9 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель Л. Мовчан

Редактор Л. Г. Герасимова Техред Т. П. Курилко

Корректоры: Л. В. Наделяева и А. П. Татаринцева
