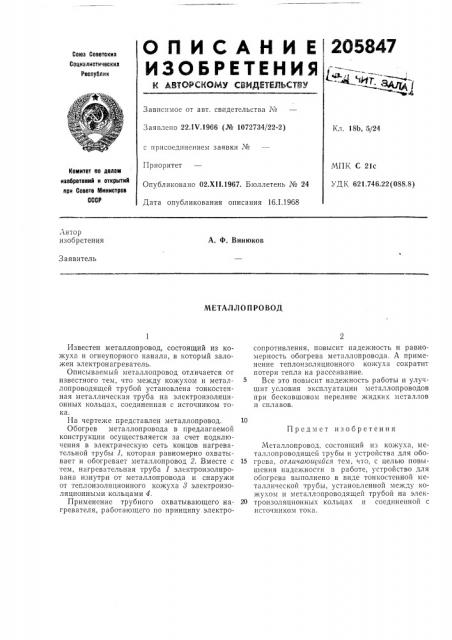

О П И С А Н И Е! 205847

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

Зависимое от авт. свидетельства ¹

Заявлено 22.1V,1966 (№ 1072734/22-2) Кл. 18Ь, 5J24 с присоединением заявки ¹

Приоритет

МПК С 21с

УДК, 621,746.22 (088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 02.Х1!.1967. Бюллетень № 24

Дата опубликования описания 16.1.19б8

Автор изобретения

А. Ф. Винюков

Заявитель

МЕТАЛЛО ПРОВОД

Предмет изобретения

Известен металлопровод, состоящий из кожуха и огнеупорного канала, в который заложен электронагреватель.

Описываемый металлопровод отличается от известного тем, что между кожухом и металлопроводящей трубой установлена тонкостенная металлическая труба на электроизоляционных кольцах, соединенная с источником тока.

На чертеже представлен металлопровод.

Обогрев металлопровода в предлагаемой конструкции осуществляется за счет подключения в электрическую сеть концов нагревательной трубы 1, которая равномерно охватывает и обогревает металлопровод 2. Вместе с тем, нагревательная труба 1 электроизолирована изнутри от металлопровода и снаружи от теплоизоляционного кожуха 8 электроизоляционными кольцами 4.

Применение трубного охватывающего нагревателя, работающего по принципу электросопротивления, повысит надежность и равномерность обогрева металлопровода. А применение теплоизоляционного кожуха сократит потери тепла на рассеивание.

Все это повысит надежность работы и улучшит условия эксплуатации металлопроводов при бесковшовом переливе жидких металлов и сплавов.

Металлопровод, состоящий из кожуха, металлопроводящсй трубы и устройства для обо15 грсва, отличающийся тем, что, с целью повышсния надежности в работе, устройство для обогрева выполнено в виде тонкостенной металлической трубы, устаноглснной между кожухом и металлопроводящей трубой на элек20 троизоляционных кольцах и соединенной с источником тока.

205847
