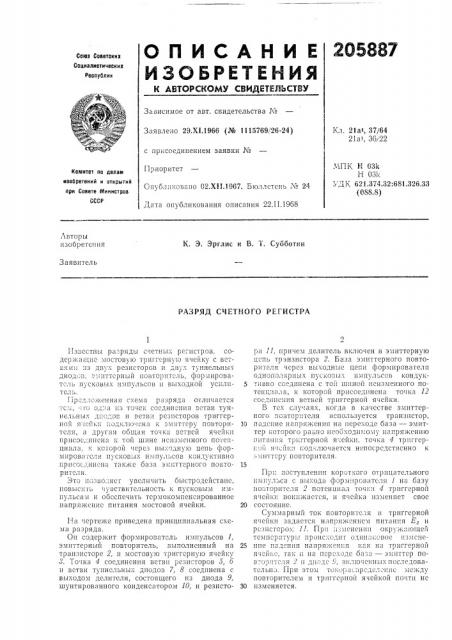

Разряд счетного регистра

Разряд счетного регистра

Иллюстрации

Показать все

Реферат



205887

Предмет изобретения

Составитель Ю. M. Большов

Редактор H. A. Джарагетти Техред A. A. Камышникова Корректоры: C. Ф. Гоптаренко и В. Г. Ионова

Заказ 4600/11 Тираж 535 Подписное

Ц11ИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

1. Разряд счетного регистра, содержащий моетовую тригперную ячейку с ветвями из двух резисторов и двух туннельных диодов, включенных последовательно, формирователь пусковых импульсов, эмиттерный повторитель и выходной усилитель, отличающийся тем, что, с целью увеличения быстродействия, повышения чувствительности к пусковым импульсам напряжения и обеспечения термокомпенсированного напряжения питания трнггерной ячейки, одна из точек соединения ветви туннельных диодов и вегви резисторов триггерной ячейки подключена к эмиттеру повторителя, другая общая точка ветвей ячейки присоединена к той шине неизменного потенциала, к которой через выходную цепь формирователя пусковых импульсов кондуктивно соединена также база эмиттерного повторителя.

2. Разряд счетного регистра по п. 1, отличающийся тем, что, с целью обеспечения необходимой величины напряжения питания триггерной ячейки при использовании транзи10 сторон с различным падением напряжения на переходе база — эмиттер, в эмиттерную цепь повторителя включен делитель, состоящий, например, из резисторов и диода, зашунтирован ного кс1нденсатором, причем выход делителя

1s соединен с общей точкой ветвей триггерной ячейки.
