Реферат



2О59О1

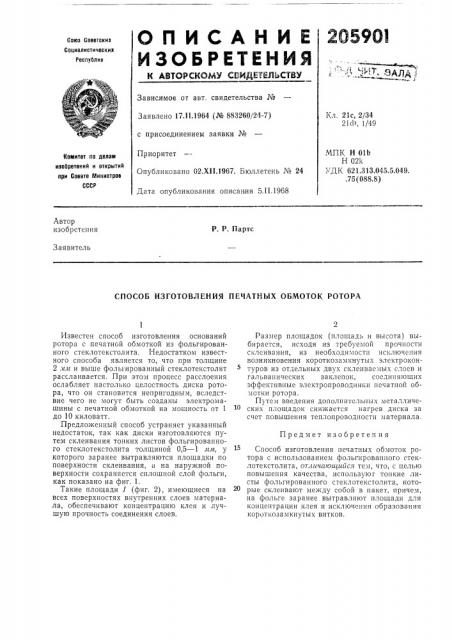

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СОЙДИEflbCTBV

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17 11.1964 (№ 883260/24-7) с присоединением заявки №

Приоритет

Опубликовано 02.XII.1967. Бюллетень № 24

Дата опубликования описания 5.II.1968

Кл. 21с, 2/34

21 <1т 1/49

МПК Н OIb

Н 02k

УДК 621.313.045.5.049..75 (088.8) Комитет по делам изобретений и открытий ори Совете РЛинистрое

СССР

Автор изобретения

Р. Р. Партс

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ПЕЧАТНЫХ ОБМОТОК РОТОРА

Предмет изобретения

Известен способ изготовления оснований ротора с печатной обмоткой из фольгированного стеклотекстолита. Недостатком известного способа является то, что при толщине

2 лтл и выше фо7blированный стеклотекстолит расслаивается. При этом процесс расслоения ослабляет настолько целостность диска ротора, что он становится непригодным, вследствие чего не могут быть созданы электромашины с печатной обмоткой на мощность от 1 до 10 киловатт.

Предложенный способ устраняет указанный недостаток, так как диски изготовляются путем склеивания тонких листов фольгированного стеклотекстолита толщиной 0,5 — 1 лм, у которого заранее вытравляются площадки по поверхности склеивания, а на наружной поверхности сохраняется сплошной слой фольги, как показано на фиг. 1.

Такие площади 1 (фиг. 2), имеющиеся на всех поверхностях внутренних слоев материала, обеспечивают концентрацию клея и лучшую прочность соединения слоев.

Размер площадок (площадь и высота) выбирается, исходя из требуемой прочности склеивания, из необходимости исключения возникновения короткозамкнутых электроконтуров из отдельных двух склеивасмых слоев и гальванических заклепок, соединяющих эффективные электропроводники печатной обмотки ротора.

Путем введения дополнительных металлических площадок снижается нагрев диска за счет повышения теплопроводности материала.

Способ изготовления печатных обмоток ротора с использованием фольгированпого стеклотекстолита, от.тича ощийся тем, что, с целью повышения качества, используюг топкие листы фольгированного стеклотекстолита, которые склеивают между собой в пакет, причем, на фольге заранее вытравляют площади для концентрации клея и исключения образования короткозамкнутых витков.

205901

Фив. f

Уиг 2

Текред Л. Я. Бриккер Корректоры: Г. И. Плешакова и С. А. Ьашлыкова

Редактор Морозова

Типография, пр. Сапунова, 2

Заказ 4667;3 Тираж 535 Подписнос

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, lip. Серова, д. 4
