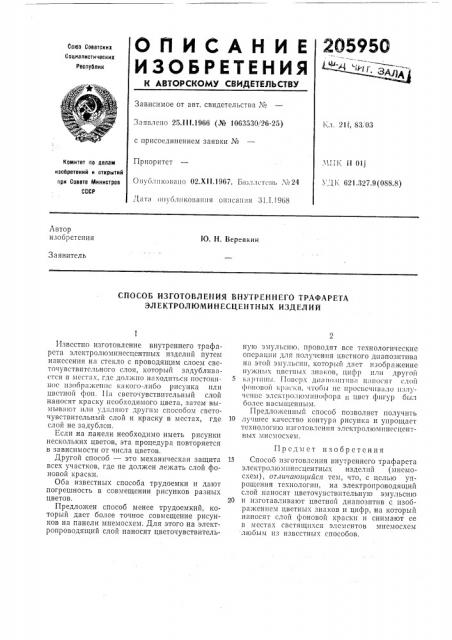

О П И С A Н И Е 2О595О

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлсно 25.III.1966 (№ 1063530/26-25) Кл. 21i, 83, 03 с присоединением заявки ¹ 1111; и О1)

УДК 621.327.9(088.8) Приоритет

Онуб IllxoBBIIo 02.XII.1967, Бк),)лстснь ¹24

Дата Онуб III KQBBIIIIH описания 31.1.1968

Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретсния

IO, H. Веревкин

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ВНУТРЕННЕГО ТРАФАРЕТА

ЭЛ ЕКТРОЛ ЮМИ Н ЕС ЦЕН ТН ЫХ ИЗДЕЛ И Й

Известно изготовлсние внутреннего трафарета электролюминесцентных изделий путем нанссения на стекло с проводящим слоем светочувствительного слоя, которьш задубливастся В местах, где должно находиться постоянш)с изображение какого-,чибо рисунка или цветной фон. 11;I светочувствительный слой наносят краску необходимого цвета, затем вымывают илн удаляюг другим способом светочувствительный слой и краску в местах, где слой не задублсн.

Если на панели необходимо иметь рисунки нескольких цветов, эта процедура повторяется в зависимости от числа цветов.

Другой способ — это механическая защита всех участков, где не должен лежать слой фоновой краски.

Оба известных способа трудоемки и дают погрешность в совмещении рисунков разных цветов.

Предложен способ менее трудоемкий, который дает более точное совмещение рисунков на панели мнемосхем. Для этого на электропроводящий слой наносят цветочувствительную эмульсшо, проводят все технологические операции для получения цветного диапозитива на этой эмульсии, который дает изображение нужныx цветных знаков, цифр илн другой

5 IIl. 1 1013(.рх UII II II()BII I ива на носят слон

ФОИОВОЙ )i1) <)скн, ч I o()1)1 IIc II 1)0cBO 1НВа ilo IIB)) Учснис электрол)омш)офора и цвет фигур был более насыщенным.

Предложенный способ позволяет получить

10 лучшес ка )сство контура рисунка и упрощает тсхнологшо изготовления электролюминесцентных мнсмосхем.

Предмет изоорстения

15 Способ изготовления внутреннего трафарета электролюминесцентных издел)ш (мнемосхем), оглича>ои1ийся тем, что, с целью упрощения технологии, на электропроводящий слой наносят цветочувствительную эмульсию

20 и изготавливают цветной диапозитив с изображением цветных знаков и цифр, на который наносят слой фоновой краски и снимают ее в местах светящихся элементов мнсмосхем любым из извсстных способов.
