Электродное стекло для изготовления электродов с натриевой функцией

Электродное стекло для изготовления электродов с натриевой функцией

Иллюстрации

Показать все

Реферат

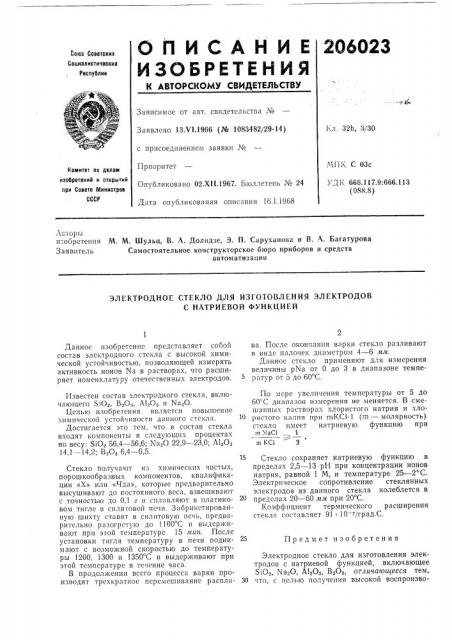

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

206023

Союз Соеетскик

Социалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 13Х1.1966 (№ 1083482/29-14) с присоединением заявки №

Приоритет

Опубликовано 02.Х11.1967. Бюллетень № 24

Дата опубликования описания 16.1.1968

Кл, 32b, 3/30

МП1(С 03с

УДК 666.117.9:666.113 (088.8) Комитет по делам изобретений и открытий прн Совете Министров

СССР

Авторы и.-;обретения М. М. Шульц, В. Л. Долидзе, Э. П. Саруханова и В. А. Багатурова

Заявитель Самостоятельное конструкторское бюро приборов и средств автоматизации

ЭЛЕКТРОДНОЕ СТЕКЛО ДЛЯ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОДОВ

С НАТРИЕВОЙ ФУНКЦИЕЙ

25 Предмет изобретения

Даннос изобретение представляет собой состав электродного стекла с высокой химической устойчивостью, позволяющей измерять активность ионов Na в растворах, что расширяет номенклатуру отечественных электродов.

Известен состав электродного стекла, включающего SiO, В Оз, А1зОз и Na O.

Целью изобретения является повышение химической устойчивости данного стекла.

Достигается это тем, что в состав стекла входят компоненты в следующих процентах по весу: %0» 56,4 — 56,6; ХазО 22,9 — 23,0; А1зОз

14,1 — 14,2; В Оз 6,4 — 6,5

Стекло получают из химических чистых, порошкообразных компонентов, квалификации «Х» или «Чда», которые предварительно высушивают до постоянного веса, взвешивают с точностью до 0,1 г и сплавляют в платиновом тигле в силитовой печи. Забрикетированную шихту ставят в силитовую печь, предварительно разогретую до 1100 С и выдерживают при этой температуре 15 мин. После установки тигля температуру в печи поднимают с возможной скоростью до температуры 1200, 1300 и 1350 С и выдерживают при этой температуре в течение часа.

В продолжении всего процесса варки производят трcxêðaòíое перемешивание расплава. После окончания варки стекло разливают в виде палочек диаметром 4 — 6 мм.

Данное стекло применяют для измерения величины pNa от 0 до 3 в диапазоне температур от 5 до 60 С.

По мере увеличения температуры от 5 до

60=С диапазон измсрения не меняется. В смешанных растворах хлористого натрия и хлористого калия при гпКС1-1 (m — молярность) стекло имеет натриевую функцию при пт МаС1 1 п1 КС! 3

Стекло сохраняет натриевую функцию в пределах 2,5 — 13 рН при концентрации ионов натрия, равной 1 М, и температуре 25 — 2 С.

Электрическое сопротивление стеклянных электродов из данного стекла колеблется в пределах 20 — 60 мм при 20 С.

Коэффициент термического расширения стекла составляет 91 10 /град.С.

Электродное стекло для изготовления электродов с натриевой функцией, включающее

SiO... Na>O, А1еОз, В,Оз, отличающееся тем, 30 что, с целью получения высокой воспроизво206023 димости потенциала и повышения химической устойчивости, оно содержит указанные компоненты в следующих соотношениях в процентах по весу:

SiO

Na O

А1зОз

ВвОз

56,4 — 56,6

22,9 — 23,0

14,1 — 14,2

6,4 — 6,5

Составитель Трофимчук

Редактор Петрова Техред А. А. Камышникова Корректоры: А. П. Татаринцева и Г, И. Плешакова

Заказ 4582 9 Тираж 535 Подписное

Ц! (ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, 2
